Endüstriyel ve ticari uygulamalarda güvenilir elektriksel koruma, yıkıcı termal hasar meydana gelmeden önce kısa devre akımlarının anında kesilmesine bağlıdır. Yanlış devre koruma mekanizmasının belirlenmesi ciddi operasyonel sorunlara yol açar. Belirli kesici türlerinin ani akımlara ve ortam sıcaklıklarına nasıl tepki verdiğini yanlış anlamak, güvenlik denetimleri sırasında rahatsız edici açmalara, ekipmanın bozulmasına veya uyumluluk hatalarına neden olur. Saf manyetik, termal manyetik veya hidrolik manyetik devre kesicinin uygun olup olmadığının değerlendirilmesi, bunların dahili elektromekanik işlemlerinin, açma eğrilerinin ve çevresel sınırlamaların kesin olarak anlaşılmasını gerektirir. Kesici özelliklerini tam olarak yük profiliyle eşleştirmeniz gerekir. Manyetik devre kesici, bu ciddi elektrik arızalarına karşı birincil savunma hattı olarak çalışır. Tehlikeli akım artışlarını tespit etmek ve devreyi milisaniyeler içinde fiziksel olarak kesmek için dahili bir elektromıknatıs kullanır.
Anında Arıza Giderme: Manyetik devre kesiciler, yük akımıyla orantılı bir manyetik alanı yoğunlaştırmak ve güçlendirmek için bir solenoid bobin kullanır ve ciddi aşırı akımlar veya kısa devreler sırasında anında açmaya olanak tanır.
Uygulamaya Özel Farklılıklar: Saf manyetik kesiciler anlık koruma sağlarken, termal-manyetik ve hidrolik-manyetik değişkenler, normal motor veya transformatör ani akımlarına uyum sağlamak için gerekli zaman gecikmelerini sağlar.
Çevresel Kararlılık: Hidrolik-manyetik kırıcılar ortam sıcaklığından bağımsız olarak çalışır, bu da onları sıcaklığa duyarlı termal-manyetik alternatiflere kıyasla zorlu ortamlar için üstün kılar.
Şartname Kriterleri: Doğru seçim, kesicinin açma eğrisinin ve dahili mekanizmasının belirli yük profiline, çalışma ortamına ve muhafaza kısıtlamalarına (örneğin, kontrol muhafazalarında DIN rayına montaj) uygun hale getirilmesini gerektirir.
İçindekiler

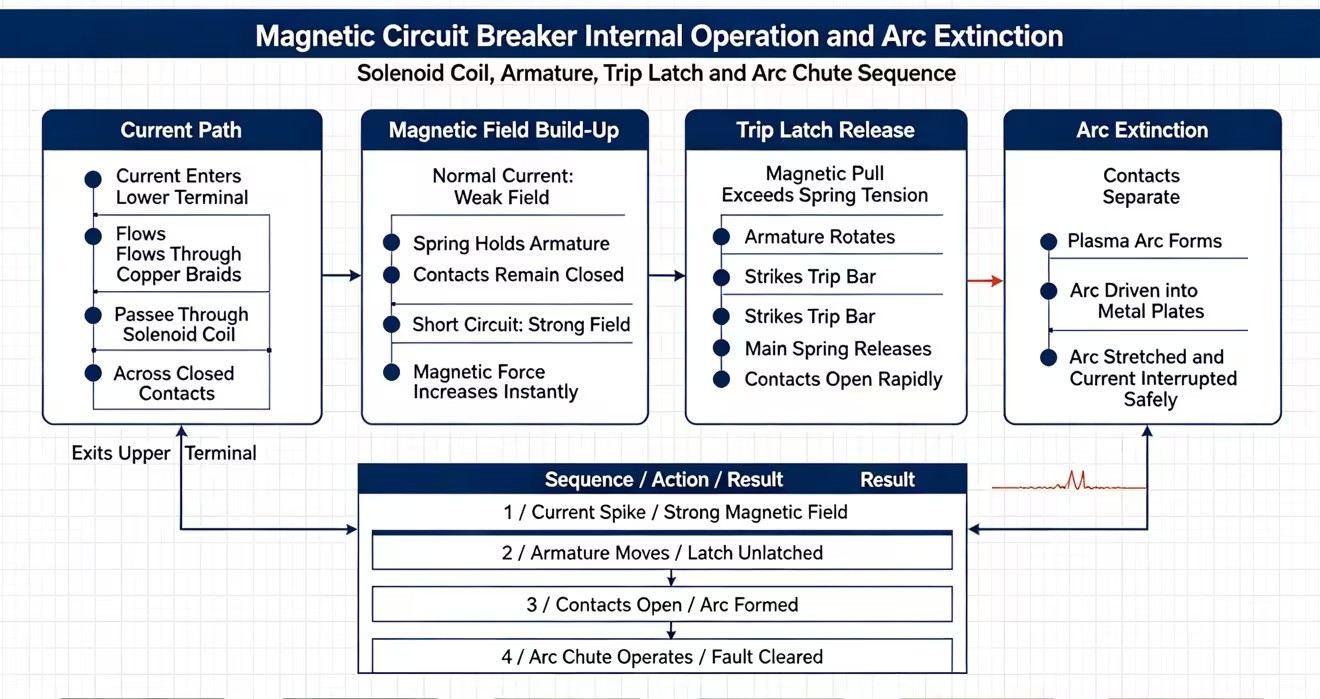

Mühendisler, bir kesicinin belirli arıza koşulları altında nasıl davranacağını tahmin etmek için tam çalışma sırasını ve dahili akım yolunu anlamalıdır. Kesici basit bir açma-kapama düğmesi değildir. Akım akışını sürekli izlemek için tasarlanmış, yüksek düzeyde kalibre edilmiş bir elektromekanik cihazdır. Dahili fiziği anlamak, rahatsız edici arızaları gidermenize ve fabrika katındaki koruma koordinasyonunu doğrulamanıza yardımcı olur.
Akım kesicinin iç yolundan akar ve manyetik bobinden geçer. Normal koşullar altında manyetik kuvvet, açma mekanizmasını hareket ettirecek kadar güçlü olmadığından devre kapalı kalır. Bobin tasarımı manyetik alanı yoğunlaştırarak kesicinin ani akım artışlarını hızlı bir şekilde algılamasına olanak tanır.
Kısa devre meydana geldiğinde akım keskin bir şekilde yükselir ve çok daha güçlü bir manyetik alan oluşturur. Bu kuvvet açma mekanizmasını harekete geçirir ve akım akışını durdurmak için kontakları açar. Arıza enerjisini yönetmek ve devreyi güvenli bir şekilde kesmek için kesicinin doğru şekilde sınıflandırılması gerekir.
Önceden belirlenmiş bir aşırı akım seviyesi, menteşeli bir metal armatürü çekmek için yeterli manyetik kuvvet oluşturur. Bu, kesicinin mekanik eşiğidir. Üretici, armatür ile elektromıknatıs arasındaki mesafeyi kalibre eder. Ayrıca tutma yayının gerginliğini de kalibre ederler. Manyetik çekme yay gerginliğini aştığında armatür hareket eder.
Armatürün hareketi mandalın açılması sırasını başlatır. Armatür bir açma çubuğuna veya mandallı bir kavramaya çarpıyor. Bu eylem, ana çalışma yayında depolanan mekanik enerjiyi serbest bırakır. Yaylı kontak mekanizması hızla açılır. Mekanik bağlantı tripsiz olacak şekilde tasarlanmıştır. Bu, kolu fiziksel olarak AÇIK konuma getirerek bir arızaya karşı kesiciyi kapalı tutamayacağınız anlamına gelir. Dahili mekanizma yine de kontakları çözecek ve açacaktır.
Anlık açmaya yönelik yanıt süresi ölçümleri genellikle milisaniye cinsinden ölçülür. Amaç, akım çok güçlü hale geldiğinde devreyi hemen kapatmaktır. Hızlı temizleme süreleri, aşağı yöndeki kabloların erimesini önler. Ayrıca hassas elektronik bileşenleri yıkıcı voltaj ve akım dalgalanmalarından da korurlar. Standart bir Manyetik Devre Kesici, bir AC döngüsünden daha kısa sürede kısa devreyi temizler.
Alt ve üst terminallerin fiziksel olarak ayrılması normal akım yolunu keser. Ancak elektrik akımı kesintiye karşı dayanıklıdır. Kontaklar birbirinden ayrıldığında yüksek voltaj aralarındaki havayı iyonize eder. Bu aşırı ısıtılmış bir plazma arkı yaratır. Ark, fiziksel metal temas noktaları artık temas etmese bile akımın anlık olarak akmaya devam etmesine izin verir. Bu arkın içindeki sıcaklıklar, standart metalleri buharlaştırmaya yetecek kadar 5.000 santigrat dereceyi aşabilir.
Ark olukları ve ark bölücüler bu elektrik arkının güvenli bir şekilde dağıtılmasında kritik bir rol oynar. Arıza akımının oluşturduğu manyetik alan arkı kontaklardan uzaklaştırır. Arkı yukarı doğru bir dizi paralel metal plakaya doğru zorlar. Bu plakalar gerilir, soğutulur ve arkı daha küçük parçalara böler. Ark hızla iletken enerjisini kaybeder ve sönerek devre kesintisini güvenli bir şekilde tamamlar.
Güvenilir ark söndürmeyi sağlamak için saha teknisyenleri şu özel uygulamaları takip eder:
Yer çekimi ve termal dinamikler ark havalandırmasını etkilediği için kesiciyi tam olarak üreticinin belirttiği yönde monte edin.
İyonize gazların fazdan faza flashover"a neden olmadan kaçmasına izin vermek için kesici havalandırma deliklerinin üzerinde yeterli fiziksel açıklık bırakın.
Ark kanallarının önemli miktarda enerji emdiğini gösteren büyük bir arızadan sonra dış mahfazayı kurum veya renk değişikliği açısından inceleyin.
Gücü uygulamadan önce, kesinti derecesinin belirli panel konumundaki mevcut arıza akımıyla eşleştiğini doğrulayın.
Saf manyetik kesiciler genel yükler için nadiren izolasyonda kullanılır. Çoğu endüstriyel ve ticari uygulama, aşırı yük ve kısa devre korumasının bir kombinasyonunu gerektirir. Hibrit varyasyonları anlamak, doğru spesifikasyon için kritik öneme sahiptir. Yanlış varyasyonun seçilmesi, ekipmanı sürekli düşük seviyeli aşırı yüklere karşı savunmasız bırakır veya ekipmanın başlatılması sırasında sinir bozucu rahatsız edici yolculuklara neden olur.
Saf manyetik kesiciler kısa devrelere karşı anında koruma sağlar. Termal elemanlar veya zaman gecikmeleri kullanmazlar, dolayısıyla akım manyetik eşiği aştığı anda tetiklenirler. Kısa devre korumasının aşırı yük korumasından ayrı olarak ele alındığı hassas elektronik ekipman ve motor kontrol sistemlerinde yaygın olarak kullanılırlar.
Termal manyetik kesiciler, aşırı yük ve kısa devre korumasını tek bir cihazda birleştirir. Termal eleman, uzun süreli aşırı yükleri tespit etmek için bimetal şerit kullanırken, manyetik bobin kısa devrelere anında tepki verir. Ticari panellerde, HVAC sistemlerinde ve istikrarlı korumanın gerekli olduğu genel elektrik uygulamalarında yaygın olarak kullanılırlar.
Hidrolik manyetik kesiciler, açma tepkisini kontrol etmek için manyetik bir bobin, hareketli çekirdek, yay ve sıvı bölmesi kullanır. Sıvı, istenmeyen tetiklemeler olmadan motorlardan veya transformatörlerden normal başlatma akımlarına izin veren ayarlanabilir bir gecikme sağlar. Şiddetli kısa devreler sırasında, manyetik kuvvet devrenin bağlantısını kesmek ve ekipmanı korumak için anında harekete geçer.
Kesici özelliklerinin gerekli operasyonel sonuçlara, ölçeklenebilirliğe ve güvenlik uyumluluğuna göre değerlendirilmesi, uzun vadeli güvenilirlik sağlar. Yalnızca ampere dayalı olarak bir kesici seçemezsiniz. Dahili mekanizmanın belirli yük özellikleriyle ve panelin kurulduğu fiziksel ortamla nasıl etkileşime girdiğini değerlendirmelisiniz.
Üreticinin açma eğrilerini analiz etmek, kesici seçiminde zorunlu bir adımdır. Zaman-Akım Karakteristiği (TCC) eğrileri, akım büyüklüğü ile açma süresi arasındaki kesin ilişkiyi haritalandırır. Yatay eksen, kesicinin sürekli değerinin bir katı olarak akımı temsil eder. Dikey eksen, yolculuk için gereken süreyi temsil eder. Mühendisler bu eğrileri kesicinin normal başlatma sırasında durmasını ancak kablo hasarı meydana gelmeden önce açmasını sağlamak için kullanır.
Dirençli yükler ile endüktif yükler arasında ayrım yapmalısınız. Isıtıcılar ve akkor aydınlatma gibi dirençli yükler minimum ani akıma sahiptir. Hızlı açma eğrilerine sahip kesicileri kullanabilirler. Motorlar ve transformatörler gibi endüktif yükler, başlatma sırasında büyük akım artışlarına neden olur. Bu yükler, istenmeyen açmaları önlemek için belirli zaman gecikmelerine sahip kesicilere ihtiyaç duyar. Yüksek kalkış gecikme eğrisinin seçilmesi, motorun devreyi düşürmeden çalışma hızına ulaşmasını sağlar.
Yolculuk Eğrisi Türü | Manyetik Açma Eşiği | Tipik Uygulama | Ani Akım Toleransı |
|---|---|---|---|
Eğri B | 3 ila 5 kat derecelendirilmiş akım | Dirençli yükler, PLC"ler, kontrol devreleri | Düşük |
Eğri C | 5 ila 10 kat derecelendirilmiş akım | Genel aydınlatma, küçük motorlar | Ilıman |
Eğri D | Nominal akımın 10 ila 20 katı | Transformatörler, ağır sanayi motorları | Yüksek |
Eğri K | 8 ila 12 kat derecelendirilmiş akım | Yüksek ani endüktif yükler | Yüksek |
Eğri Z | 2 ila 3 kat derecelendirilmiş akım | Son derece hassas yarı iletkenler | Çok Düşük |
Ortam sıcaklığı devre kesicinin doğruluğunu etkileyebilir. Termal-manyetik kesiciler aşırı yük korumasını tetiklemek için ısıya güvenir; bu nedenle yüksek sıcaklıklar daha erken kapanmalara neden olabilirken, soğuk ortamlar korumayı geciktirebilir. Hidrolik-manyetik kesiciler, ısı yerine manyetik akım algılamayı kullanarak daha geniş bir sıcaklık aralığında daha istikrarlı bir açma performansı sağlar.
Uygun kurulum alanı kesicinin emniyetli ve güvenilir şekilde çalışmasını sağlar. Mühendisler kurulumdan önce kesici boyutunu, DIN rayı uyumluluğunu, kablolama alanını ve muhafaza düzenini dikkate almalıdır. Sıcaklığa dayanıklı hidrolik manyetik kırıcılar bile aşırı ısınmayı önlemek ve uzun vadeli sistem güvenilirliğini korumak için diğer bileşenlerin çevresinde uygun havalandırma gerektirir.
Manyetik devre kesicinin temel çalışma prensibi (arıza sırasında devreyi anında kesmek için bir elektromıknatıs kullanılması) elektrik güvenliğinin temelini oluşturur. Kontakların hızlı bir şekilde ayrılması ve ortaya çıkan arkın etkili bir şekilde söndürülmesi, ekipmanın yıkıcı hasarlarını önler. Bununla birlikte, saf manyetik kesiciler son derece uzmanlaşmıştır ve ayrı aşırı yük röleleriyle dikkatli bir koordinasyon gerektirir.
Genel uygulamalar için termal manyetik kesiciler hem aşırı yüklere hem de kısa devrelere karşı güvenilir ikili koruma sağlar. Aşırı sıcaklık değişimlerinin olduğu veya hassas ani akım yönetimi gerektiren yüklerin olduğu ortamlar için, hidrolik-manyetik kırıcılar üstün mühendislik seçeneği olarak öne çıkıyor. Sıcaklık azaltma değişkenlerini ortadan kaldırırlar ve son derece özelleştirilebilir zaman gecikmeleri sağlarlar.
Mühendisler devre korumasını belirlerken aşağıdaki sonraki adımları atmalıdır:
Başlangıçta istenmeyen açmaları önlemek amacıyla beklenen tüm endüktif yükler için özel Zaman-Akım Karakteristiği eğrilerini gözden geçirin.
Nihai kurulum ortamı için ortam sıcaklığı değişkenlerini hesaplayın ve termal manyetik cihazlar kullanılıyorsa gerekli değer kaybı faktörlerini uygulayın.
Seçilen kesicinin fiziksel boyutlarına göre DIN rayı uyumluluğu ve panel derinliği dahil olmak üzere muhafaza kısıtlamalarını doğrulayın.
Kısa devre kesme değerinin panel konumunda mevcut maksimum arıza akımını aştığını doğrulamak için üreticinin teknik özelliklerine bakın.
C: Termal kesiciler, kademeli aşırı yüklenmelere karşı gecikmeli koruma sağlamak için ısıtmalı bimetalik şerit kullanır. Manyetik kesiciler, ciddi kısa devrelere karşı anında koruma sağlamak için dahili bir elektromıknatıs kullanır. Çoğu modern ticari ve endüstriyel kırıcı, tüm arıza türlerinde kapsamlı koruma sağlamak için her iki mekanizmayı tek bir termal manyetik ünitede birleştirir.
C: Manyetik tetikleme mekanizması neredeyse anında çalışır. Şiddetli bir kısa devre sırasında manyetik alan, armatürün mandalını birkaç milisaniye içinde açacak kadar güçlü hale gelir. Bu hızlı yanıt genellikle arızayı bir AC döngüsünden daha kısa sürede ortadan kaldırır ve aşağı yöndeki kablolarda ve hassas ekipmanlarda termal hasarı önler.
C: Temel manyetik prensip hem alternatif hem de doğru akım için geçerli olsa da, iç mekanizmalar farklıdır. Gerilim sıfırı geçmediği için DC arklarını söndürmek çok daha zordur. AC ve DC kesiciler farklı bobin tasarımlarına ve ark oluğu konfigürasyonlarına sahiptir. Bunlar evrensel olarak birbirinin yerine kullanılamaz ve uygulama için özel olarak derecelendirilmeleri gerekir.
C: Hidrolik-manyetik kesicideki açma noktası tamamen yük akımı tarafından üretilen manyetik akı ve akışkan kontrol noktasının mekanik direnci tarafından belirlenir. Silikon sıvısının ne manyetik alan gücü ne de tasarlanmış viskozitesi, standart ortam sıcaklığı değişimlerinden önemli ölçüde etkilenmez, bu da tutarlı performans sağlar.
C: Alternatif akımın bobinde dalgalanan bir manyetik alan oluşturması nedeniyle hafif bir uğultu normal olabilir. Bununla birlikte, aşırı veya yüksek sesli vızıltı genellikle yaklaşan bir açma durumunu, gevşek bir dahili armatürü veya maksimum aşırı yük eşiğine tehlikeli derecede yakın çalışan bir devreyi gösterir.
C: Anlık manyetik açmanın doğrulanması, özel birincil enjeksiyon test ekipmanı gerektirir. Bu ekipman, kesicinin milisaniyelik yanıt süresini tam olarak ölçmek için yüksek akım kısa devre arızasını güvenli bir şekilde simüle eder. Yüksek akımlar nedeniyle bu test yalnızca kalifiye elektrik test personeli tarafından yapılmalıdır.
