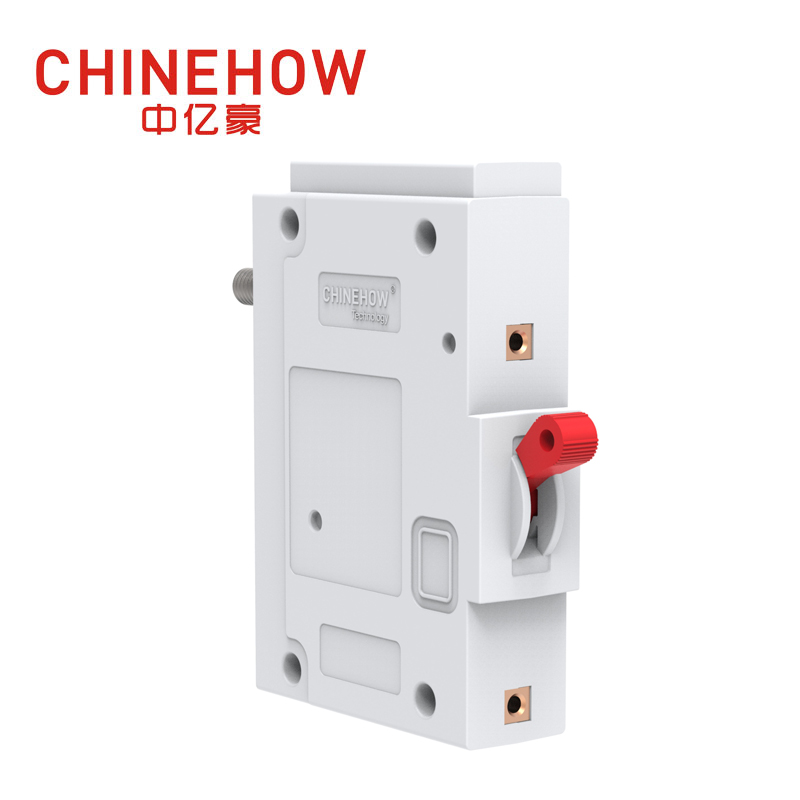

Kritik görev elektrik sistemlerinde, rahatsız edici açmaların veya gecikmeli arıza yanıtlarının gizli maliyetleri genellikle devre kesicinin çalışma mekanizması ile dağıtım ortamı arasındaki temel uyumsuzluktan kaynaklanır. Dalgalanan ortam sıcaklıkları ve karmaşık yük profilleri, hassas devre koruması gerektirir. Aşırı veya değişken ortamlarda standart termal mekanizmalara güvenmek, mühendisleri karmaşık değer kaybı eğrileri hesaplamaya zorlayarak, erken açma veya yıkıcı ekipman arızası riskini doğurur.
Bu kılavuz teknik değerlendirmesini sağlar , hidrolik manyetik devre kesici ile termal manyetik alternatiflerin ; bunların çalışma prensiplerini, termal stres altındaki performansını ve doğru spesifikasyonu sağlamak için özel uygulama kriterlerini ayrıntılarıyla anlatır.
Sıcaklığa Bağışıklık: Hidrolik Manyetik Devre Kesiciler, ortam sıcaklığı dalgalanmalarından büyük ölçüde etkilenmez ve termal manyetik kesicilerin gerektirdiği sıcaklık azaltma ihtiyacını ortadan kaldırır.
Trip Hızı ve Hassasiyet: Termal mekanizmalar, orta dereceli aşırı yükler (motorun çalıştırılması gibi) için uygun gecikmeli tepkiler sunar ve neredeyse çalışmaya yakın aşırı yüklerde güvenilir kalibrasyon sağlar; hidrolik manyetik mekanizmalar ise arızalara daha hızlı yanıt verir ve sıvı viskozitesine dayalı olarak son derece hassas, özelleştirilebilir tetikleme eğrileri sağlar.
Sıfırlama Yetenekleri: Hidrolik manyetik kesiciler bir yolculuktan sonra anında sıfırlamaya izin verirken, termal manyetik kesiciler bimetalik şerit için zorunlu bir soğuma süresi gerektirir.
Uygulama Hizalaması: Seçim büyük ölçüde çevresel istikrara bağlıdır; termal manyetik, iklim kontrollü ortamlar için uygun maliyetlidir; hidrolik manyetik ise dış mekan, denizcilik, veri merkezi ve yüksek yoğunluklu panel uygulamaları için gereklidir.
İçindekiler
Devre kesiciler aşırı yükleri ve kısa devreleri tespit etmek için farklı mekanizmalar kullanır. Termal manyetik kesiciler ısıya ve manyetik kuvvete dayanırken , hidrolik manyetik kesiciler sıvı kontrollü manyetik kuvvet kullanır . Çalışma prensiplerini anlamak, mühendislerin farklı uygulamalar için doğru koruma yöntemini seçmesine yardımcı olur.
Termal manyetik kesiciler iki koruma yöntemi kullanır:
Termal koruma: Bimetal şerit uzun süreli aşırı yükleri tespit eder.
Manyetik koruma: Bir elektromıknatıs ani kısa devrelere tepki verir.
Aşırı yük sırasında akım bimetal şeridi ısıtır. İki metal farklı oranlarda genleştiği için şerit bükülür ve kontrollü bir gecikmenin ardından tetikleme mekanizmasını serbest bırakır. Bu, motorun çalıştırılması gibi geçici akım artışları sırasında gereksiz açmaları önler.
Kısa devreler için elektromıknatıs güçlü bir manyetik kuvvet oluşturur ve kesiciyi anında açar. Bu hızlı tepki, ekipmanın ciddi elektrik arızalarından korunmasına yardımcı olur.
Temel özellikler:
Standart aşırı yük korumasına uygun
Motorun başlatılması için gecikmeli yanıt sağlar
Kısa devrelerde anında açma
Bina içi elektrik sistemlerinde yaygın
Hidrolik manyetik kesiciler, açmayı kontrol etmek için manyetik bobin, hareketli çekirdek, yay ve silikon sıvısı kullanır. Termal kesicilerden farklı olarak çevredeki sıcaklık değişikliklerinden etkilenmezler.
Normal koşullar altında manyetik kuvvet çekirdeği hareket ettirecek kadar güçlü olmadığından devre kapalı kalır. Aşırı yük sırasında artan akım daha güçlü bir manyetik alan oluşturur. Çekirdek silikon sıvısı içerisinde hareket eder ve sıvı direnci açma gecikmesini kontrol eder.
Üreticiler sıvının viskozitesini değiştirerek farklı uygulamalar için açma eğrisini ayarlayabilir. Hızlı eğriler hassas elektronikleri korurken, daha yavaş eğriler yüksek başlatma akımlarına sahip ekipmanları yönetir.
Kısa devrelerde güçlü manyetik alan sıvı gecikmesini atlar ve kesiciyi hemen açar.
Temel özellikler:
Aşırı sıcaklıklarda istikrarlı performans
Ayarlanabilir yolculuk özellikleri
Elektrik arızalarına hızlı tepki
Denizcilik, dış mekan ve yüksek yoğunluklu ekipmanlar için uygundur
Özellik | Termal Manyetik Kesici | Hidrolik Manyetik Kırıcı |
|---|---|---|
Gezi Yöntemi | Isı + manyetik kuvvet | Manyetik kuvvet + sıvı kontrolü |
Sıcaklık Etkisi | Ortam sıcaklığına duyarlı | Neredeyse etkilenmedi |
Aşırı Yük Yanıtı | Sabit gecikme | Ayarlanabilir gecikme |
Sıfırla | Soğutma süresi gerektirir | Anında sıfırlama |
En İyi Uygulamalar | İç paneller, motorlar | Veri merkezleri, denizcilik, dış mekan ekipmanları |
İki teknolojinin karşılaştırılması, farklı çalışma durumlarında kritik performans ölçümlerinin değerlendirilmesini gerektirir. Bu ölçümler sistem güvenilirliğini, güvenlik uyumluluğunu ve operasyonel verimliliği belirler. Aşağıdaki boyutlar, gerçek dünyadaki dağıtımlarda termal ve hidrolik manyetik mekanizmalar arasındaki keskin zıtlıkları vurgulamaktadır.
Performans Metriği | Termal Manyetik Kesiciler | Hidrolik Manyetik Kırıcılar |
|---|---|---|
Birincil Açma Tetikleyicisi | Dirençli ısı (aşırı yük) / Manyetik alan (kısa devre) | Manyetik akı (hem aşırı yük hem de kısa devre) |
Sıcaklık Hassasiyeti | Yüksek. Aşırı ortamlarda değer kaybı gerektirir. | Düşük. Ortam sıcaklığı dalgalanmalarına karşı bağışıklık. |
Yolculuk Eğrisi Özelleştirmesi | Sabit. Bimetalik şerit özelliklerine bağlıdır. | Sıvı viskozitesi değişiklikleriyle son derece özelleştirilebilir. |
Sıfırlama Yeteneği | Gecikmiş. Şerit için soğutma süresi gerektirir. | Ani. Yolculuktan hemen sonra sıfırlanabilir. |
Orta Derecede Aşırı Yük Yanıtı | Yavaş. Kasıtlı gecikme ekipmanın ısınmasını taklit eder. | Daha hızlı. Sürekli aşırı yüklere hızla yanıt verir. |
Isı, termal manyetik kesicileri derinden etkiler. Yüksek ortam sıcaklıkları gerçek açma noktasını düşürür. Bir muhafaza 50°C"ye ulaşırsa, 25°C"de 20A dereceli bir kesici 16A"da tetikleyebilir. Bu olay, özellikle yoğun şekilde paketlenmiş kontrol panellerinde veya doğrudan güneş ışığına maruz kalan dış mekan muhafazalarında, normal işlemler sırasında sürekli rahatsız edici açmalara neden olur. Tersine, soğuk sıcaklıklar açma noktasını yükseltir. Dondurucu bir ortamdaki kesici, akım tehlikeli seviyelere ulaşana kadar açmayabilir, bu da korumanın gecikmesine ve potansiyel kablo yalıtımı hasarına neden olabilir.
Mühendisler, standart dışı ortamlardaki termal kesiciler için hassas sıcaklık azaltma hesaplamaları yapmalıdır. Üreticiler karmaşık değer kaybı eğrileri sağlar. Sistem tasarımcıları bu çizelgelere bakmalı, muhafazanın içindeki beklenen ortam sıcaklığını hesaplamalı ve kesiciyi buna göre büyük boyutlandırmalıdır. Bu süreç panel tasarımını karmaşık hale getirir, gerekli kablo ölçüsünü arttırır ve yüksek spesifikasyon hatası riskini beraberinde getirir.
Hidrolik manyetik devre kesici, ısıdan ziyade akım kaynaklı manyetik akıya dayanır. -40°C'den +85°C'ye kadar stabil, doğru bir açma noktasını korur. Açma manyetik alanını oluşturmak için gereken akım, çevredeki hava sıcaklığına bakılmaksızın sabit kalır. Amortisörün içindeki özel silikon sıvısı, bu geniş sıcaklık aralığında tutarlı bir viskoziteyi koruyacak şekilde tasarlanmıştır. Bu özellik, aşırı iklimlerde termal eşdeğerlerle karşılaştırılamayan devre korumasında avantajlar sağlar. Mühendisler, değer kaybı çizelgelerine başvurmadan veya iletkenleri büyük boyutlandırmadan gereken tam amperi belirleyebilirler.
Ortam Sıcaklığı | Termal Manyetik (25°C"de 20A Dereceli) | Hidrolik Manyetik (20A Nominal) |
|---|---|---|
-20°C (-4°F) | ~24A"de Açma (Gecikmeli Koruma) | 20A"da Yolculuklar |
25°C (77°F) | 20A"da Yolculuklar (Temel) | 20A"da Yolculuklar |
50°C (122°F) | ~16A"da Açma (Rahatsız Etme) | 20A"da Yolculuklar |
70°C (158°F) | ~13A"da Açma (Ciddi Rahatsızlık Veren Açma) | 20A"da Yolculuklar |
Termal manyetik kesiciler, bimetal şeridin ısınma davranışına dayalı olarak sabit açma eğrileri kullanır. Tepki süreleri kolayca ayarlanamaz ve bu da özel yükler için esnekliği sınırlayabilir. Hidrolik manyetik kırıcılar, sıvı viskozitesini ve yay ayarlarını ayarlayarak daha fazla kontrol sağlar. Hassas elektronik cihazlar veya yüksek başlatma akımlarına sahip ekipmanlar gibi farklı uygulamalara uyum sağlamak için hızlı, orta veya yavaş açma yanıtları sağlayabilirler.
Bimetal şerit sıcak kaldığı ve deforme olduğu için termal kesiciler aşırı yükten sonra soğuma süresine ihtiyaç duyar. Bu, gücün geri yüklenmesini geciktirir ve kesinti süresini artırır. Hidrolik manyetik kesiciler ısıya bağlı olmadıklarından arıza giderildikten hemen sonra sıfırlanabilirler. Bu, kurtarma süresini azaltır ve kritik sistemlerin daha hızlı çalışmaya dönmesine yardımcı olur.
Doğru kesicinin seçilmesi, teknolojinin belirli endüstri uygulamalarıyla eşleştirilmesini gerektirir. Çevresel talepler ve operasyonel yük özellikleri en uygun seçimi belirler. Kesici tipinin yanlış uygulanması performans sorunlarını garanti eder, bakım çağrılarını artırır ve güvenliği tehlikeye atar.
Zorlu ortamlar sağlam bileşenler gerektirir. Denizcilik uygulamaları, demiryolu çekiş sistemleri ve dış mekan telekom muhafazaları aşırı sıcaklık dalgalanmalarına maruz kalır. Bir geminin makine dairesi 60°C"yi aşabilirken, dış mekan telekom kutusu -30°C kış şartlarıyla karşı karşıya kalabilir. Bu koşullar çevresel olarak bağışık bileşenler gerektirir. Hidrolik manyetik kesiciler, bu şiddetli iklim değişikliklerinden bağımsız olarak tutarlı korumayı garanti ederek navigasyon sistemlerinin veya iletişim dizilerinin güçte kalmasını sağlar.
Yüksek yoğunluklu paneller başka bir kritik uygulama sunar. Veri merkezi güç dağıtım üniteleri (PDU"lar) ve sunucu rafları çok sayıda kesiciyi dar alanlara sığdırır. Sunucular büyük miktarlarda lokal ısı üretir. Bu ortam ısısı, standart termal kesicilerin zamanından önce devreye girmesine, kritik sunucuların çevrimdışı duruma gelmesine ve büyük veri kesintilerine neden olur. Hidrolik manyetik kesiciler bu ortam ısısını göz ardı ederek veri merkezi altyapısına kesintisiz güç sağlar.
Mobil ve jeneratör ekipmanları da bu teknolojiden yararlanmaktadır. Taşınabilir jeneratörler kutup koşullarından çöl ortamlarına geçerek dünya çapında kullanılmaktadır. Ekipman üreticileri çalışma ortamını tahmin edemez. Hidrolik manyetik kesicilerin belirtilmesi, jeneratörün coğrafi dağıtımından bağımsız olarak tutarlı, nominal güç çıkışı sağlamasını sağlayarak operatörlerin mevsime göre kesicileri değiştirme ihtiyacını ortadan kaldırır.
Standart ticari ve konut uygulamaları, termal manyetik kesicilerin birincil alanı olmaya devam etmektedir. HVAC sistemleri, aydınlatma panelleri ve iç mekan dağıtım panoları genellikle iklim kontrollü ortamlarda çalışır. Ortam sıcaklıkları genellikle 20°C ile 25°C arasında nispeten sabit kalır. Bu senaryolarda termal kesicilerin sıcaklık hassasiyeti önemli bir operasyonel risk oluşturmaz ve standart kablolama için yeterli koruma sağlar.
Motor yükleri termal mekanizmalar için ideal bir uygulamayı temsil eder. Elektrik motorları, başlatma sırasında, genellikle çalışma akımının altı ila sekiz katı kadar önemli bir ani akım çeker. Ayrıca sürekli çalışma sırasında yavaş yavaş ısınırlar. Bimetalik şeridin doğal termal hafızası, korunan motorun ısıtma özellikleriyle mükemmel şekilde uyum sağlar. Kesici, neredeyse çalışmaya yakın aşırı yüklerde üstün kalibrasyon sağlayarak başlatma sırasında istenmeyen açmaları önler ve motor sargılarını eritebilecek sürekli, hasar verici aşırı yüklere karşı güvenilir koruma sağlar.
Hidrolik manyetik devre kesici ile termal manyetik devre kesici arasındaki seçim, temel olarak çevresel bağışıklık ve uygulama uygunluğu arasında yapılan bir seçimdir. Mekanik farklılıkları anlamak, belirli operasyonel ortam için doğru teknolojiyi kullanmanızı sağlayarak maliyetli arıza sürelerini ve ekipman hasarını önler.
Uygulama aşırı sıcaklık değişimleri, yüksek yoğunluklu ısı üretimi içeriyorsa veya anında sıfırlama özellikleri gerektiriyorsa, Hidrolik Manyetik Devre Kesicileri tercih edin. Hassasiyetleri ve sıcaklığa karşı dayanıklılıkları, kritik altyapılarda kullanımlarını haklı çıkarmaktadır. Ortam iklim kontrollüyse ve neredeyse çalışan motor aşırı yüklerini içeriyorsa, termal manyetik kesiciler güvenilir endüstri standardı olmaya devam ediyor.
Optimum sistem korumasını sağlamak için şu uygulanabilir adımları izleyin:
Panel tasarımlarını tamamlamadan önce, hedeflediğiniz çalışma ortamına yönelik özel açma eğrilerini ve değer kaybı tablolarını inceleyin.
Gizli termal riskleri belirlemek için en yüksek yük koşulları altında potansiyel muhafaza ısı artışını hesaplayın.
Uygun gecikme eğrisini seçmek için bağlı ekipmanınızın ani akım profillerini analiz edin.
Seçiminizi gerçek dünyadaki dağıtım verilerine göre doğrulamak için uzman bir kesici üreticisine danışın.
C: Birincil avantajı, ortam sıcaklığı değişikliklerine karşı bağışıklığıdır. Dondurucu bir dış ortamda mı yoksa sıcak, yüksek yoğunluklu bir ekipman rafında mı olduğuna bakılmaksızın, tam nominal akımını taşıyacak ve belirtilen arıza akımında açma yapacaktır.
C: Evet. Açmak için ısıya ihtiyaç duyduklarından, bir termal manyetik kesiciyi kalibre edilmiş taban çizgisinden (tipik olarak 25°C veya 40°C) daha sıcak bir ortamda çalıştırmak, istenmeyen açmaları önlemek için kesicinin kapasitesinin hassas bir şekilde azaltılmasını gerektirir.
C: Hayır. Bir yolculuktan sonra, termal manyetik kesicinin içindeki bimetalik şeridin, mekanizmanın kilitlenip sıfırlamaya izin vermesi için fiziksel olarak soğuması ve orijinal şekline dönmesi gerekir. Ancak hidrolik manyetik kesiciler anında sıfırlamaya olanak tanır.
C: Evet, orta dereceli aşırı yükler için. Hidrolik manyetik devre kesici genellikle düşük ila orta dereceli arızalara daha hızlı yanıt verirken, termal manyetik kesicilerin ısınması ve açılması kasıtlı olarak daha fazla zaman alır. Şiddetli kısa devreler için her ikisi de anlık bir manyetik mekanizma kullanır.
C: Veri merkezi güç dağıtım üniteleri (PDU"lar) önemli ölçüde lokal ısı üretir. Hidrolik manyetik kesiciler, bu ortam ısısından kaynaklanan istenmeyen açmaları önleyerek kritik sunuculara kesintisiz güç sağlar ve maksimum çalışma süresini korur.
C: Evet. Aşırı termal döngü altında bozulmayan, sıvı dolu göstergeler ve sağlam solenoidler gibi hassas bileşenler kullanırlar. Bu, onları çevre koşullarının çok değişken olduğu denizcilik, demiryolu ve dış mekan telekom uygulamaları için son derece güvenilir kılar.
