Aşırı akım koruma cihazları, herhangi bir elektrik altyapısı için birincil arıza güvenliği görevi görür. Kabloları korur, yıkıcı ekipman hasarlarını önler ve arıza durumlarında personelin güvenliğini sağlar. Bir devre kesicinin yanlış belirtilmesi tesisiniz için ciddi sonuçlar doğurur. Düşük değere sahip bir kesicinin seçilmesi, büyük yangın risklerine ve bir arıza sırasında ciddi arıza potansiyeline neden olur. Tersine, aşırı belirleme, panel alanının son derece verimsiz kullanımına ve gereksiz mühendislik karmaşıklığına yol açar. arasındaki katı teknik sınırları anlamalısınız Minyatür Devre Kesiciler ve Kompakt Tip Devre Kesiciler . Kanıta dayalı bir spesifikasyon oluşturmak, elektrik panelinizin tüm yük koşullarında güvenli ve verimli çalışmasını sağlar. Özel uygulamanız için doğru seçimi yapmanıza yardımcı olmak amacıyla temel mühendislik farklılıklarını, operasyonel sınırları ve kurulum gereksinimlerini ayrıntılı olarak ele alacağız.
Akım Kapasitesi: MCB"ler düşük akım uygulamaları için tasarlanmıştır (0,5A kadar düşük bir değerden 125A"ya kadar), MCCB"ler ise daha yüksek akım yüklerini (tipik olarak 15A"dan başlayıp 2500A veya daha fazlasına kadar ölçeklendirme) destekler.
Kesinti Değerleri: MCCB"ler, MCB"lere (genellikle 10kA ila 15kA civarında sınırlıdır) kıyasla önemli ölçüde daha yüksek kısa devre kesme kapasiteleri (200kA"ya kadar) sunar.
Açma Ayarlanabilirliği: MCB"ler sabit açma ayarlarına sahiptir; MCCB"ler, hassas sistem koordinasyonu için ayarlanabilir açma özellikleri (termal, manyetik veya gelişmiş elektronik/katı hal) sağlar.
Uygulama Kapsamı: MCB"ler konut, ticari aydınlatma ve küçük makineler için standarttır; MCCB"ler ise ağır endüstriyel motorlar, ana besleyiciler ve karmaşık ticari dağıtım panoları için gereklidir.
İçindekiler

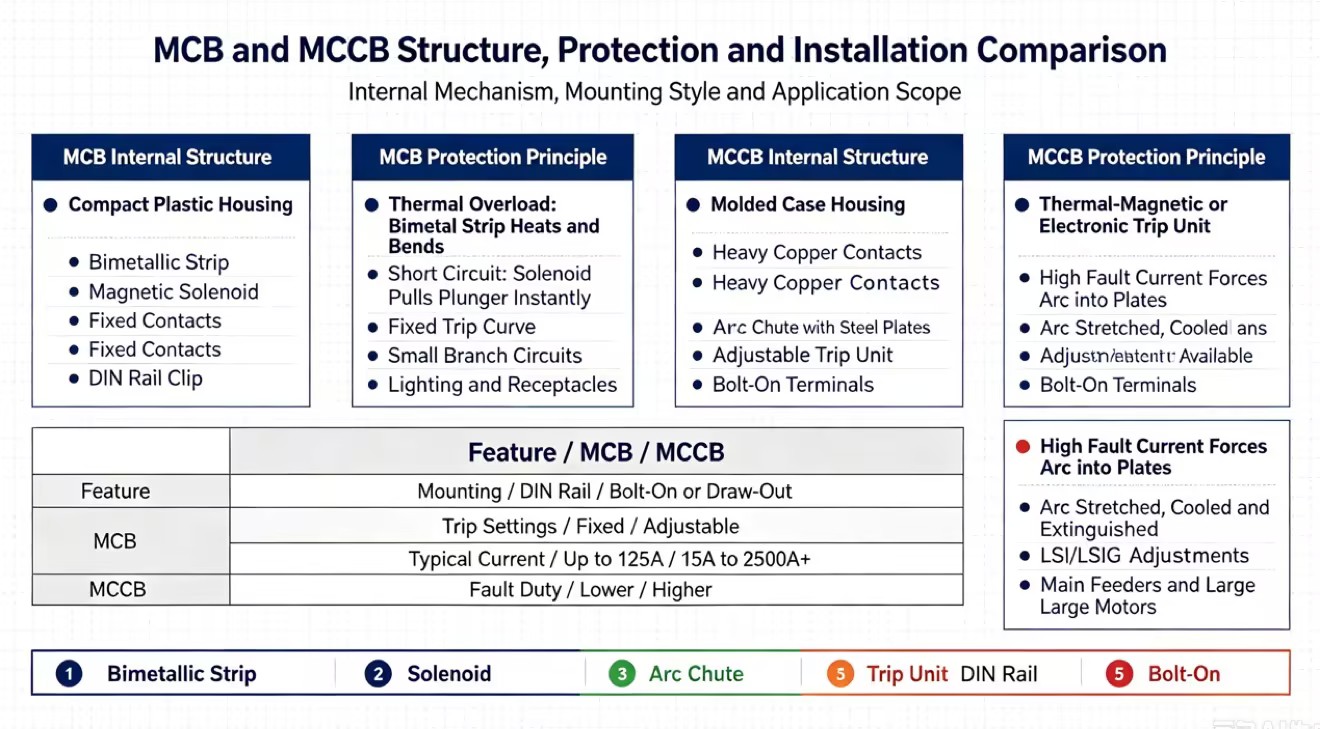

Minyatür Devre Kesici (MCB), alçak gerilim devreleri için tasarlanmış kompakt bir koruma cihazıdır. Elektrik sistemlerini aşırı yüklerden ve kısa devrelerden koruyarak konut panelleri, ticari aydınlatma devreleri ve küçük kontrol sistemleri için uygun hale getirir.
MCB"ler iki koruma yöntemi kullanır. Termal eleman bimetal şerit aracılığıyla sürekli aşırı yükleri algılarken, manyetik eleman kısa devrelere anında tepki verir. Standart 35 mm DIN ray tasarımı hızlı kuruluma olanak tanır ve panel alanından tasarruf sağlar. 0,5A ila 125A arası tipik değerlere sahip MCB"ler, ofis aydınlatma devreleri ve genel güç dağıtımı gibi küçük ve öngörülebilir elektrik yükleri için idealdir.

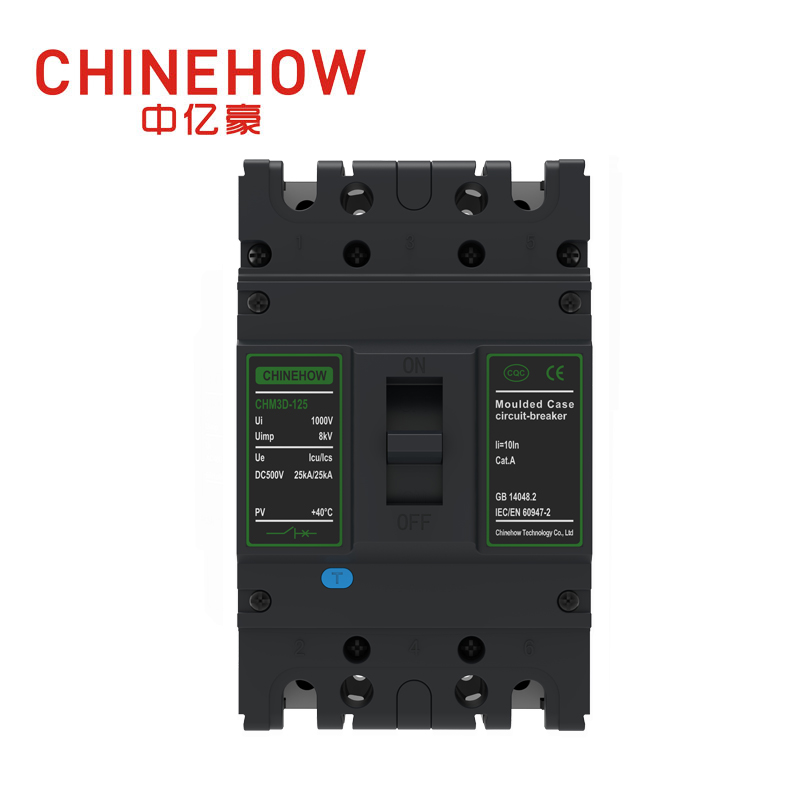

Kalıplanmış Kutulu Devre Kesici, ağır hizmet tipi, endüstriyel sınıf bir koruma cihazı olarak hizmet eder. Üreticiler dahili bileşenleri kalın kalıplanmış bir yalıtım malzemesinin (tipik olarak termoset plastik veya cam-polyester kompozit) içine yerleştirir. Bu dayanıklı muhafaza, yüksek seviyeli arıza kesintileri sırasında üretilen aşırı ısıyı ve patlayıcı ark enerjisini içerir.
MCCB"ler yüksek akım ve endüstriyel uygulamalar için tasarlanmıştır. Yüksek arıza akımlarını güvenli bir şekilde kesmek için daha büyük bakır kontaklar ve gelişmiş ark odaları kullanırlar. Ark odası, elektrik arklarını hızla bölüp söndürerek ekipmanı ciddi hasarlardan korur.
MCB"lerle karşılaştırıldığında MCCB"ler daha yüksek akım kapasitesi, ayarlanabilir açma ayarları ve daha güçlü koruma performansı sunar. Panel montajı gerektirirler ve fabrikalarda, ana dağıtım sistemlerinde ve motor kontrol merkezlerinde yaygın olarak kullanılırlar. Örneğin, 65kA kısa devre seviyesine sahip 800A endüstriyel güç beslemesi, bir MCCB"nin arıza enerjisini güvenli bir şekilde yönetmesini ve koruma tetiklendikten sonra gücü geri yüklemesini gerektirir.
En acil ayrım sürekli akım derecesinde yatmaktadır. Minyatür kesiciler katı bir üst sınır dahilinde çalışır. Standart amper aralıkları bir amperin çok küçük bir kısmından başlar ve genellikle 63A, 100A veya 125A"da zirveye ulaşır. Şube devrelerini ve bireysel cihazları korurlar. Kalıplanmış kutu kırıcılar geniş bir çalışma aralığı sunar. Küçük endüstriyel yükler için 15A civarından başlarlar ve ana servis girişleri için büyük ölçüde 2500A veya daha fazlasına kadar ölçeklenirler.
Çerçeve boyutu, daha büyük kırıcılara özel bir mühendislik konseptini temsil eder. Çerçeve boyutu, fiziksel plastik muhafazanın ve dahili kontakların güvenli bir şekilde taşıyabileceği maksimum sürekli akımı belirler. Ancak daha büyük bir çerçeve içine daha küçük bir açma ünitesi takabilirsiniz. Örneğin, 250A"lik bir çerçevenin içine 150A"lik bir açma ünitesi yerleştirebilirsiniz. Bu modülerlik, fiziksel kesici alanını veya bakır baraları değiştirmeden, yükler arttıkça tesislerin açma ünitelerini yükseltmesine olanak tanır. Minyatür kırıcılar bu modülerlikten tamamen yoksundur.
Şartname | Minyatür devre kesici | Kalıplanmış Kutulu Devre Kesici |
|---|---|---|
Sürekli Akım Aralığı | 0,5A - 125A | 15A - 2500A+ |
Çerçeve Modülerliği | Sabit, yükseltilemez | Çerçeveler içinde değiştirilebilir açma üniteleri |
Tipik İletken Boyutu | 35 mm²"ye kadar (AWG 2) | Birden fazla 300mm² (MCM) kabloya kadar |
Gerilim değerleri, her cihazı güvenli bir şekilde nereye yerleştirebileceğinizi belirler. Minyatür kesiciler kesinlikle standart alçak gerilim sistemleri için tasarlanmıştır. Bunları 230V tek fazlı veya 415V üç fazlı AC ağlarda uygularsınız. İç açıklıkları ve muhafaza malzemeleri daha yüksek gerilimleri güvenli bir şekilde izole edemez.
Kalıplanmış kasa çeşitleri, önemli ölçüde daha yüksek nominal izolasyon gerilimlerine (Ui) ve nominal darbe dayanım gerilimlerine (Uimp) sahiptir. Kalın termoset muhafaza üstün dielektrik dayanımı sağlar. Bu, mühendislerin bunları ağır endüstriyel 690V AC sistemlerde veya ticari güneş enerjisi dizileri veya pil enerji depolama sistemleri gibi özel 1000V DC uygulamalarında kullanmalarına olanak tanır. Daha yüksek yalıtım seviyeleri, geçici gerilimler sırasında fazlar arasında veya topraklanmış muhafazaya atlamaları önler.
Kesinti kapasitesi, bir kesicinin patlamadan veya kontaklarını kapatmadan güvenli bir şekilde durdurabileceği maksimum arıza akımını tanımlar. Nihai Kısa Devre Kesme Kapasitesi (Icu), kesicinin bir kez kesebileceği maksimum arıza akımını temsil eder, ancak daha sonra hizmet vermeye devam etmeyebilir. Servis Kısa Devre Kesme Kapasitesi (Ics), kesicinin tamamen çalışır durumda kalırken tekrar tekrar kesebileceği arıza akımını gösterir.
Minyatür kesiciler sabit açma özelliklerini kullanır. Üreticiler bunları fabrikada genellikle Tip B, C, D, K veya Z olarak adlandırılan belirli zaman-akım eğrilerine göre kalibre ederler. B Tipi kesici, dirençli yükler için ideal olan, nominal akımın 3 ila 5 katı arasında açma yapar. D Tipi kesici, yüksek ani motorlar için gerekli olan nominal akımın 10 ila 20 katı arasında açma yapar. Eğriyi seçtiğinizde, o spesifik performans profiline bağlı kalırsınız.
Eğri Türü | Açma Eşiği (Girişin Katları) | Tipik Uygulama |
|---|---|---|
Tip B | 3x ila 5x | Dirençli yükler, aydınlatma, konut devreleri |
Tip C | 5x ila 10x | Endüktif yükler, küçük motorlar, ticari aydınlatma |
Tip D | 10x ila 20x | Yüksek ani yükler, transformatörler, ağır motorlar |
Tip K | 8x ila 12x | Sıkı kısa devre koruması gerektiren motor devreleri |
Kalıplanmış kasa kırıcılar gerekli ayarlanabilirliği sağlar. Termal-manyetik versiyonlar, mühendislerin belirli termal aşırı yük ve manyetik kısa devre eşiklerini fiziksel olarak ayarlamasına olanak tanır. Bu esneklik, endüstriyel makinelerin devreye alınması sırasında gerekli olduğunu kanıtlıyor. Gelişmiş modellerde Elektronik Açma Üniteleri (ETU"lar) bulunur. Bu mikroişlemciler LSI (Uzun Süreli, Kısa Süreli, Anlık) ve LSIG (Toprak Arızası) ayarlarını kullanır. Mühendisler, karmaşık ağlarda hassas seçici koordinasyon elde etmek için bu parametreleri yönetir ve tesisin geri kalanına güç verilirken yalnızca arızaya en yakın kesicinin açılmasını sağlar.
Parametre | İşlev | Ayar Aralığı Örneği |
|---|---|---|
Uzun süreli (L) | Termal aşırı yük koruması | 0,4 - 1,0 x Giriş |
Kısa Süreli (S) | Gecikmeli kısa devre koruması | 1,5 ila 10 x Ir (zaman gecikmeli) |
Anlık (I) | Anında kısa devre hatası | 2 - 15 x In (kasıtlı gecikme yok) |
Fiziksel hacim ve montaj gereksinimleri panel tasarımını belirler. Minyatür kırıcılar yüksek yoğunluklu kurulumlara öncelik verir. Standartlaştırılmış DIN rayı montajı, panel üreticilerinin düzinelerce devreyi küçük bir muhafazaya sığdırmasına olanak tanır. Kompakt boyut, aydınlatma ve priz dağıtımı için mükemmel çalışır.
Kalıplanmış kutu kırıcılar önemli miktarda panel alanı gerektirir. Ağır çerçeveyi sabitlemek ve kalın kabloların mekanik gerilimine dayanmak için cıvatalı panel montaj parçalarını kullanırlar. Bu kesicilerin etrafında özel boşluk bırakmalısınız. Normal çalışma sırasında ısı dağıtımı ve arıza sırasında arkın tahliyesi için özel temizleme bölgelerine ihtiyaç duyarlar. Ayrıca bunlara bağlanan büyük iletkenler, mahfaza içinde önemli kablo bükme yarıçapları gerektirir.
Minyatür kesiciler sınırlı aksesuar entegrasyonu sunar. Kesici durumunu izlemek için genellikle temel yardımcı kontakları takabilir veya uzaktan kapatma için basit şönt açmaları ekleyebilirsiniz. Ancak fiziksel boyutun küçük olması karmaşık mekanik eklentileri kısıtlar.
Daha büyük kalıplı kasa kırıcının modülerliği kapsamlı kişiselleştirmeye olanak tanır. Gelişmiş şönt açmaları, düşük gerilim bobinlerini (UVR) ve birden fazla yardımcı kontağı sahada monte edebilirsiniz. Daha da önemlisi motor operatörlerini kesicinin ön kısmına takabilirsiniz. Bu, uzaktan anahtarlama yeteneklerini etkinleştirerek tesis yöneticilerinin kesiciyi bir SCADA sistemi veya Bina Yönetim Sistemi (BMS) aracılığıyla panel kapısını açmadan açmasına veya kapatmasına olanak tanır.
Doğru devre kesicinin seçilmesi, yük akımının, kısa devre seviyelerinin, kurulum ortamının ve gelecekteki genişletme ihtiyaçlarının değerlendirilmesini gerektirir. Mühendisler ayrıca aşırı yük, kısa devre veya toprak kaçağı koruması gibi gerekli koruma tipini de tanımlamalıdır. MCB"ler genellikle toprak arıza koruması için ayrı RCCB cihazlarına ihtiyaç duyarken, MCCB"ler elektronik açma üniteleri aracılığıyla gelişmiş koruma fonksiyonları sağlayabilir.
MCB"ler aydınlatma devreleri, konut panelleri, HVAC şubeleri ve küçük dağıtım panoları gibi sabit ve öngörülebilir yüklere sahip uygulamalar için uygundur. Kompakt DIN ray tasarımları hızlı kurulum sağlar ve panel alanından tasarruf sağlar. Arıza seviyelerinin düşük olduğu ve ayarlanabilir koruma ayarlarının gerekli olmadığı durumlarda tercih edilirler.
MCCB"ler endüstriyel makineler, ana güç dağıtımı ve ağır motor yükleri dahil olmak üzere daha büyük elektrik sistemleri için tasarlanmıştır. Daha yüksek kesme kapasitesi, ayarlanabilir açma ayarları ve gelişmiş koruma seçenekleri sunarlar. MCCB"ler, sistemlerin daha yüksek arıza koruması, seçici koordinasyon, uzaktan kontrol veya gelecekteki yük yükseltmeleri gerektirdiği durumlarda idealdir.
63A ile 125A arası uygulamalar için seçim, yalnızca akım değerinden ziyade sistem gereksinimlerine bağlıdır. MCB"ler, sabit yüklere ve daha düşük arıza seviyelerine sahip kompakt paneller için iyi çalışır. MCCB"ler, daha yüksek kesme kapasitesi, ayarlanabilir koruma, gelecekte genişleme veya iletişim işlevlerine ihtiyaç duyulduğunda daha iyidir. Tüm sistem tasarımının değerlendirilmesi en uygun seçeneğin belirlenmesine yardımcı olur.
MCB"lerin sabit açma ayarları vardır, bu nedenle yük artışları genellikle kesicinin tamamının değiştirilmesini gerektirir. MCCB"ler daha iyi uzun vadeli esneklik sağlar çünkü açma üniteleri değişen yük koşullarına uyacak şekilde ayarlanabilir. Bu, tesislerin büyük panel değişiklikleri olmadan ekipmanı yükseltmesine veya koruma ayarlarını değiştirmesine olanak tanır.
MCB"lerin değiştirilmesi kolaydır çünkü standart DIN rayı montajı kullanırlar ve minimum kurulum süresi gerektirirler. MCCB"ler daha büyük boyutları, daha ağır kabloları ve cıvatalı bağlantıları nedeniyle daha karmaşık bakıma ihtiyaç duyar. Ayrıca, açma sisteminin uzun süreli çalışma boyunca doğru kalmasını sağlamak için birincil ve ikincil enjeksiyon testleri gibi düzenli testler de gerektirirler.
MCB"ler ve MCCB"ler, uygulamalarına bağlı olarak farklı endüstri standartlarını takip eder. MCB"ler, konut ve hafif ticari sistemler için IEC 60898 kapsamında yaygın olarak kullanılırken, endüstriyel modeller IEC 60947-2"yi takip edebilir. MCCB"ler temel olarak IEC 60947-2 veya UL 489 standartlarına göre tasarlanmıştır. Doğru standardın seçilmesi, kesicinin yerel güvenlik gereksinimlerini karşılamasını ve güvenilir koruma sağlamasını sağlar.
Gerekli minimum kesinti derecesini belirlemek için özel panel konumunuzdaki maksimum mevcut arıza akımını hesaplayın.
Erken donanım değişimini önlemek amacıyla ayarlanabilir açma ünitelerinin gerekli olup olmadığını belirlemek için tesisinizin gelecekteki yük genişletme planlarını denetleyin.
Daha büyük cıvatalı çerçevelerle uyumluluğu sağlamak için mevcut muhafazalarınız içindeki mevcut fiziksel alanı ve kablo bükme yarıçaplarını ölçün.
Uygulamanız için uzaktan çalıştırma veya BMS entegrasyonunun zorunlu olup olmadığını doğrulamak için yerel elektrik yasalarınıza ve tesis yönetimi gereksinimlerinize bakın.
C: Bunları aynı montaj donanımı üzerinde doğrudan değiştiremezsiniz. Minyatür kırıcılar 35 mm"lik bir DIN rayı kullanırken, kalıplı kasalı kesiciler cıvatalı panel montajı gerektirir. Yükseltme, önemli panel değişiklikleri, yeni bara bağlantıları ve ısı dağıtımı ve kablo bükülmesi için yeterli fiziksel alanın doğrulanmasını gerektirir.
C: LSI, Uzun Süreli, Kısa Süreli ve Anlık anlamına gelir. Uzun süre, termal aşırı yük korumasını belirler. Kısa süre, orta dereceli kısa devrelere verilen yanıtı kontrol ederek zaman gecikmelerine izin verir. Anlık, büyük bir kısa devre sırasında ani bir açma için eşiği ayarlar. Bu ayarlar hassas seçici koordinasyona olanak sağlar.
C: Kalıplanmış kutulu kesiciler, daha kalın, daha ağır bakır veya alüminyum kablolar gerektiren önemli ölçüde daha yüksek akımları idare eder. Bu büyük iletkenler serttir ve bükülmesi zordur. Elektrik kuralları, kesici pabuçları üzerindeki mekanik gerilimi önlemek ve kablo yalıtımına zarar vermekten kaçınmak için belirli bükülme yarıçaplarını zorunlu kılar.
C: Standart minyatür kesiciler toprak arızasına karşı koruma sağlamaz. Yalnızca aşırı akımlara ve kısa devrelere karşı koruma sağlarlar. DIN rayı formatında toprak arıza koruması elde etmek için ayrı bir Kaçak Akım Devre Kesici (RCCB) kurmanız veya birleşik bir RCBO kullanmanız gerekir.
C: Endüstri standartları, çalışma ortamına bağlı olarak kalıplı kutu kırıcıların her üç ila beş yılda bir test edilmesini önerir. Zorlu endüstriyel ortamlar yıllık test gerektirir. Teknisyenler, elektronik açma ünitelerini doğrulamak için ikincil enjeksiyon testini ve kontakların mekanik bütünlüğünü doğrulamak için birincil enjeksiyon testini kullanır.
C: Icu (Nihai Kısa Devre Kesme Kapasitesi), bir kesicinin güvenli bir şekilde bir kez kesebileceği maksimum arıza akımıdır, ancak daha sonra değiştirilmesi gerekebilir. Ics (Servis Kısa Devre Kesme Kapasitesi), kesicinin tamamen işlevsel kalırken birden çok kez kesebileceği maksimum arıza akımıdır.
