Güneş enerjisi kurulumlarında uygun olmayan elektriksel koruma, doğrudan yıkıcı sistem arızalarına, sürekli ark arızalarına ve ciddi elektrik yangınlarına yol açar. Montajcılar, DC ve AC yük gereksinimleri arasındaki farklar arasında gezinirken sıklıkla teknik karışıklıklarla karşılaşırlar. 600V, 1000V veya 1500V gibi yüksek voltaj değerleri için doğru bileşenleri belirlemekte zorlanıyorlar. Yüksek gerilimli güneş enerjisi ortamlarında bileşenlerin boyutunun küçültülmesi veya standart konut kesicilerinin yanlış uygulanması, hem mülkü hem de yaşamı tehdit eden büyük güvenlik tehlikeleri yaratır.

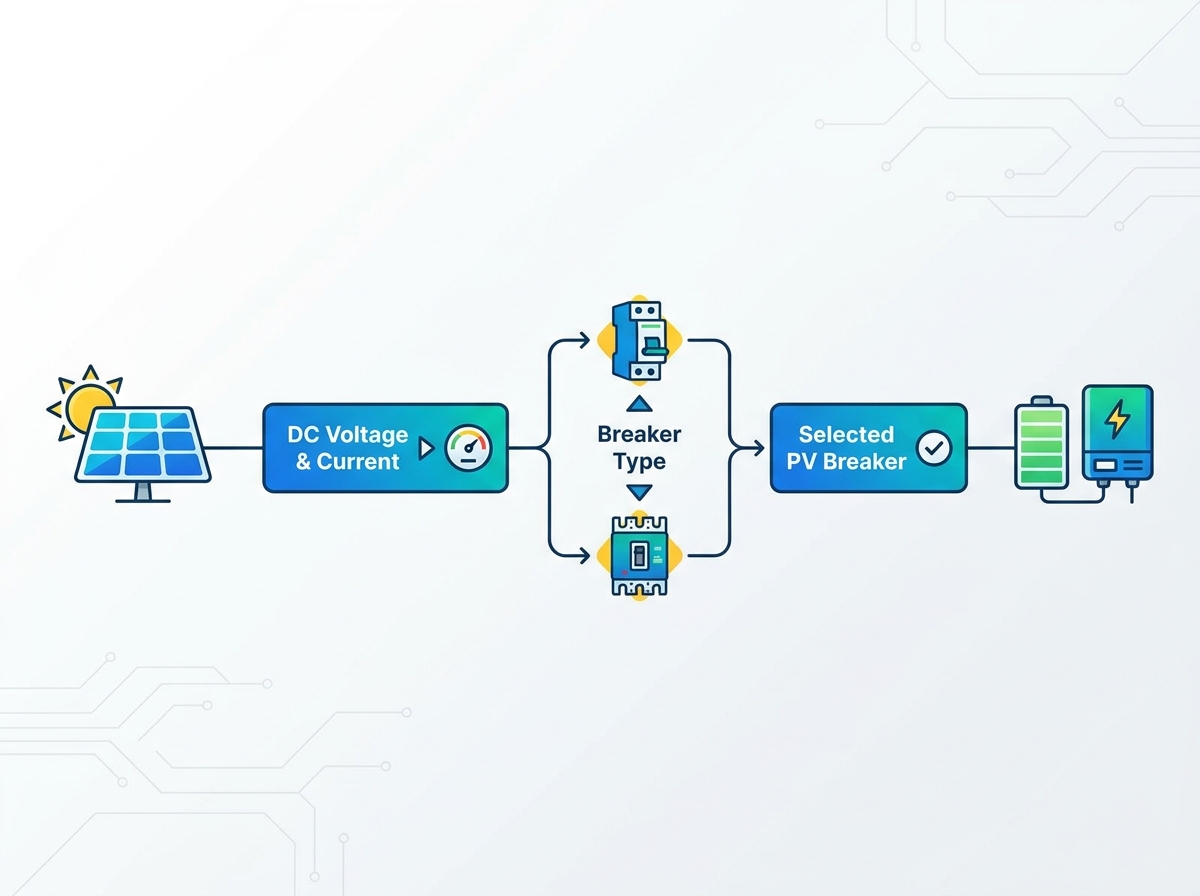

Doğru koruma cihazlarını değerlendirmek, boyutlandırmak ve seçmek için sistematik, mühendislik tabanlı bir çerçeveye ihtiyacınız var. Bu kılavuz seçimine ilişkin net bir metodoloji sunar , solar PV devre kesici . Projenizin tamamında Ulusal Elektrik Yasası (NEC) veya Uluslararası Elektroteknik Komisyonu (IEC) uyumluluğunu nasıl sağlayacağınızı öğreneceksiniz. Sistemin ömrünü ve operasyonel güvenliği en üst düzeye çıkarmak için hassas boyutlandırma kurallarını, stratejik bileşen yerleşimini ve risk azaltma taktiklerini ele alıyoruz.
Herhangi bir koruma cihazının birincil işlevi, anormal akım akışlarını geri dönüşü olmayan hasara neden olmadan önce kesmektir. Toprak arızaları, kısa devreler veya dahili bileşen arızaları, kablolama altyapınızdan aşırı akım geçmesine neden olur. Bir tel keskin bir güneş enerjisi montaj rayına sıkıştığında ortaya çıkan kısa devre, yalıtımı anında eritebilir. Uygun şekilde belirlenmiş bir solar PV devre kesici, bu termal ve manyetik anormallikleri milisaniyeler içinde tespit eder. THWN-2 veya PV kablo yalıtımı bozulmadan önce devreyi keser. Bu hızlı tepki, ekipmanın tahrip olmasını önler ve dizi veya elektrik odası içindeki potansiyel ateşleme kaynaklarını ortadan kaldırır.
Saha teknisyenleri aşırı akım olaylarının sadece teorik olmadığını biliyor. Hasarlı bir güneş paneli arka sayfası veya su dolu bir MC4 konnektörü kolaylıkla toprağa giden bir yol oluşturabilir. Güvenilir bir kesici olmadığında, arıza akımı güneş parladığı sürece akmaya devam edecek ve metalik boruyu bir ısıtma elemanına dönüştürecektir. Kesici, tesisin geri kalanını çalışır durumda tutarken arızalı bölgeyi izole ederek en üst düzey arıza güvenliği görevi görür.
Rutin bakım sırasında PV dizisini, invertörü veya akü grubunu güvenli bir şekilde izole etmelisiniz. Yük kesici bağlantı kesmeler, teknisyenlerin yük altında belirli sistem bölgelerinin enerjisini güvenli bir şekilde kesmesine olanak tanır. Bu yetenek, OSHA gibi iş güvenliği düzenlemelerinin gerektirdiği katı kilitleme/etiketleme (LOTO) prosedürlerini mümkün kılar. Bir teknisyen kesiciyi açtığında kol mekanizması aracılığıyla fiziksel bir asma kilit uygular. Bu, açık baralar veya invertör terminalleri üzerinde çalışırken devrenin ölü kalmasını garanti eder.
Acil durum müdahale ekipleri de bu görünür bağlantı kesme noktalarına büyük ölçüde güvenmektedir. İtfaiyecilerin, yapısal yangınlar veya yaygın şebeke arızaları sırasında sahanın güvenliğini hızla sağlamak için güvenilir mekanizmalara ihtiyacı vardır. Açıkça etiketlenmiş bir kesici, acil durum ekipleri çatı yapısını kesmeye başlamadan önce yüksek gerilim DC hatlarını kapatmak için hızlı ve sezgisel bir yol sağlar.
Düzenleme standartlarını karşılamak, proje başarısı için temelinizi oluşturur. Bileşenlerin, yerel Yargı Yetkisine Sahip Otorite (AHJ) denetimlerini geçmek ve elektrik şebekesine bağlanmak için uygun sertifikalara sahip olması gerekir. Kuzey Amerika kurulumlarındaki PV"ye özel kesiciler için UL 489B listelerine bakın. Bu özel UL standardı, güneş enerjisi üretiminin benzersiz stresleriyle baş edebildiğinden emin olmak için kesicileri aşırı DC yük döngüsü altında test eder. Uluslararası projeler genellikle sıkı IEC 60947-2 uyumluluğu gerektirir.
Sertifikalı ekipman kullanmak sigortanızın geçerliliğini korur. Ayrıca, sahada öngörülemeyen bir elektrik arızasının meydana gelmesi durumunda sorumluluğunuzu da ciddi şekilde sınırlandırır. Denetçiler, listelenmemiş bileşenler kullanan herhangi bir kurulumu anında işaretleyecek ve başarısız olacak, bu da maliyetli yeniden çalışmalara neden olacak ve projenin devreye alınmasını geciktirecektir.
DC akımını kesmek, doğası gereği AC akımını kesmekten daha zordur. Alternatif akım saniyede onlarca kez sıfır voltu geçer. Bu doğal sıfır geçiş, voltajın sıfıra düşmesi ve enerji akışının anlık olarak durması nedeniyle elektrik arklarının otomatik olarak söndürülmesine yardımcı olur. Doğru akım sürekli ve kesintisiz bir enerji akışı sağlar. Yük altında bir DC devresinde metal kontaklar ayrıldığında, elektrik potansiyeli çevredeki havayı iyonize eder.
Bu iyonizasyon, fiziksel boşluk boyunca kendini koruyan aşırı ısıtılmış bir plazma arkı yaratır. Bu arkın sıcaklığı 10.000 Fahrenheit dereceyi aşabilir ve standart plastik muhafazaları ve bakır kontakları kolayca eritebilir. Özel bir solar PV devre kesici, dahili manyetik patlamaları ve özel ark kanallarını kullanır. Kalıcı mıknatıslar plazma arkını kontaklardan uzağa ve bir dizi metal ayırıcı plakaya doğru iter. Bu plakalar sürekli arkı saniyeden çok daha kısa sürede aktif olarak uzatır, soğutur ve söndürür.
Sistem ölçeği gerekli kırıcı form faktörünüzü belirler. Minyatür Devre Kesiciler (MCB"ler) daha düşük amper yüklerini verimli bir şekilde yönetir. Montajcılar bunları genellikle konut teli koruması için kullanır ve maksimum 63A değerine ulaşır. Kompakt birleştirici kutuların içindeki standart 35mm DIN raylarına kolayca monte edilirler. Kalıplanmış Kutulu Devre Kesiciler (MCCB"ler) yüksek akımlı ticari dizileri yönetir. Ayrıca MCCB"leri arıza akımlarının 1000A"yı aştığı büyük akü grupları için de kullanacaksınız. MCCB"ler sağlam fiziksel muhafazalar, ağır hizmet pabuç terminalleri ve şebeke ölçeğinde arıza giderme için gerekli olan çok daha yüksek kesme kapasiteleri sunar.
| Özellik | Minyatür Devre Kesici (MCB) | Kompakt Devre Kesici (MCCB) |
|---|---|---|
| Amper Aralığı | 1A"dan 63A"ya kadar (nadiren 125A) | 100A"den 2500A+"ya kadar |
| Tipik Gerilim | 1000V DC"ye kadar | 1500V DC"ye kadar |
| Birincil Güneş Uygulaması | Bireysel dizi koruması, küçük şarj kontrolörleri | Ana dizi bağlantı kesicileri, büyük akü grupları, ticari birleştiriciler |
| Kesinti Kapasitesi (AIC) | Daha düşük (genellikle 6kA ila 10kA) | Çok Yüksek (genellikle 25kA ila 100kA+) |
| Fiziksel Ayak İzi | Kompakt, standart DIN rayına montaj | Büyük, ağır, özel arka plaka montajı gerektirir |
AC kesiciler kesinlikle güneş sisteminizin invertör sonrası tarafına aittir. Ana elektrik panelinize veya AC alt panelinize akan dönüştürülmüş alternatif akımı yönetirler. Bunları asla invertörün DC tarafına monte etmeyin. Güneş enerjisini tesisin mevcut elektrik altyapısına bağlıyorlar. Bu kesicilerin şebeke gerilimleriyle senkronize olması ve şebekeye bağlı invertörlerin belirli geri besleme dinamiklerini karşılaması gerekir.
Bir AC geri besleme kesicisi takarken, genellikle %120 kuralı olarak bilinen NEC 705.12"ye uymanız gerekir. Bu kural, şebeke şebekesinden ve güneş enerjisi invertöründen gelen birleşik beslemenin, ana panel barasının termal değerini aşmamasını sağlar. Termal yükü güvenli bir şekilde dağıtmak için AC kesici, baranın ana şebeke kesicisinin karşı ucuna yerleştirilmelidir.
Polarize kesiciler akımın belirli bir yönde akmasını gerektirir. Dahili manyetik patlamalar, tam olarak bu akış yoluna dayalı olarak arkı oluklara itecek şekilde yönlendirilir. Montajı yapanların kabloları tam olarak kasanın üzerinde yazılı olan çizgi ve yük işaretlerine göre bağlamaları gerekir. Polarize bir kesiciyi geriye doğru bağlarsanız, mıknatıslar plazma arkını ark oluklarından plastik mahfazanın içine doğru iterek bir arıza sırasında kesicinin patlamasına neden olur.
Polarize olmayan kesiciler çift yönlü akım akışını güvenli bir şekilde yönetir. Akü şarj ve deşarj devreleri için polarize olmayan versiyonları kullanmalısınız. Piller, güneş enerjisi panelindeki şarjı absorbe etmekten sahadaki yüklere güç sağlamaya geçtiğinde akım yönü tersine döner. Polarize olmayan kesiciler, akımın hangi yöne gittiğine bakılmaksızın arkları söndürmek için daha karmaşık bir iç geometri kullanır.
Boyutlandırma doğrudan güneş paneli üreticisinin veri sayfasıyla başlar. Belirli modülleriniz için Kısa Devre Akımı (Isc) değerini bulun. Güneş enerjisi panelleri aynı anda üç saatten fazla çalıştığından, sürekli yükleri hesaba katmak için standart bir 1,25 çarpanı uygulamanız gerekir. NEC uyumluluğu, bulutun sınırındaki etkileri ve aşırı güneş ışınımını ele almak için ikinci bir 1,25 çarpanı gerektirir. Bu, birleşik 1,56 çarpanı (1,25 × 1,25) oluşturur.
Solar PV devre kesicinizin mutlak minimum akım değerini belirlemek için dizinizin toplam Isc'sini 1,56 ile çarpın . Örneğin panelinizin Isc'si 13,1A ise hesaplama 13,1A × 1,56 = 20,43A olur. Hesaplanan değerin altına düştüğü için 20A kesici kullanamazsınız. 25A kesici olan, piyasada bulunan bir sonraki standart boyuta yuvarlamanız gerekir. Bu, kesicinin güneş ışığının yoğun olduğu saatlerde rahatsız edici açmalarla karşılaşmamasını sağlar.
Doğru voltaj boyutlandırması, açık kontaklarda ark parlamasını önler. Panel veri sayfasını kullanarak dizinin Açık Devre Gerilimini (Voc) hesaplayın. Bu değeri, kendi kurulum yerinizde beklenen en düşük ortam sıcaklığına göre ayarlamanız gerekir. Soğuk sıcaklıklar, güneş paneli voltajlarını standart test koşullarından önemli ölçüde daha yükseğe iter. Doğru sıcaklık katsayısı çarpanını bulmak için posta kodunuz için geçmiş ASHRAE ekstrem minimum sıcaklık verilerini kullanın.
Her biri 45V Voc"a sahip seri halinde 10 paneliniz varsa, temel voltajınız 450V olur. Ancak dondurucu bir kış sabahında bu voltaj 510V"a yükselebilir. Sıcaklığı ayarlanmış Voc"unuzu standart kesici değerleriyle eşleştirin. Yaygın DC değerleri arasında 500V, 600V, 1000V ve 1500V bulunur. Bu senaryoda 500V"luk bir kesici yetersiz ve tehlikelidir. Soğuk havadaki voltaj artışını güvenli bir şekilde yönetmek için 600V DC kesici seçmelisiniz.
Farklı sistem bileşenleri, başlatma ve çalışma sırasında benzersiz akım davranışları sergiler. Açma eğrileri, bir kesicinin aşırı akımlara tam olarak ne kadar hızlı tepki vereceğini belirler. Yanlış eğrinin seçilmesi, operasyonel sıkıntıları ve sürekli manuel sıfırlamaları garanti eder.
| Açma Eğrisi Tipi | Açma Eşiği (Çoklu Nominal Akım) | En İyi Güneş Enerjisi Uygulaması |
|---|---|---|
| B Eğrisi | 3x ila 5x | Yüksek dirençli yükler, düşük kısa devre hata seviyeleriyle uzun kablolar. |
| C Eğrisi | 5x ila 10x | Standart PV dizi koruması, genel invertör yükleri, en yaygın güneş enerjisi seçimi. |
| D Eğrisi | 10x ila 20x | Ağır motor yükleri, kuyu pompaları, büyük transformatör ani akımlı büyük akü invertörleri. |
Açma eğrisini invertörlerinizin ve akü gruplarınızın belirli ani akım özellikleriyle eşleştirin. Bir kuyu pompasına güç sağlayan büyük bir şebekeden bağımsız invertör, anlık dalgalanmayı tetiklemeden karşılayabilmek için bir D eğrisi kesiciye ihtiyaç duyar. Aynı senaryoda bir B eğrisi kesicinin kullanılması, pompanın her çalıştırılmasında ani sıkıntılı açmalara neden olacaktır.
Bu bölge, dizi birleştiriciler veya ana PV bağlantı kesiciler olarak görev yapan yüksek voltajlı DC kesicilere ihtiyaç duyar. Bu kesiciler ham, dalgalı güneş enerjisi üretimini sistemin geri kalanından izole eder. eşleştirmeniz gerekir . Bu özel bölgede SPD'ler geçici aşırı gerilimleri güvenli bir şekilde topraklama elektrot sistemine yönlendirir. solar PV devre kesiciyi Aşırı Gerilim Koruma Cihazları (SPD'ler) ile
Bu stratejik eşleştirme, yıldırım çarpmalarının veya ani şebeke dalgalanmalarının hassas, pahalı invertör elektroniklerini tahrip etmesini önler. Birleştirici kutunun kablolamasını yaparken kesicilerin ısı dağılımına izin verecek şekilde yeterli aralıklarla yerleştirildiğinden emin olun. Çok fazla kesicinin havalandırma olmadan sıkı bir şekilde gruplanması, etkin termal açma eşiğini düşürür.
Akü koruması, yüksek amperajlı, düşük voltajlı bileşenler gerektirir. Lityum demir fosfat (LiFePO4) ve kurşun-asit akü grupları, son derece düşük iç dirençleri nedeniyle büyük bir kısa devre potansiyeline sahiptir. Akü terminallerindeki kısa devre binlerce amperin anında serbest kalmasına neden olur. Son derece yüksek Amper Kesinti Kapasitesine (AIC) sahip kesicileri seçmelisiniz.
Standart MCB"ler bu aşırı koşullar altında kaynakla kapanacak veya patlayacaktır. Bu yıkıcı arızaları güvenli bir şekilde gidermek için ağır hizmet tipi MCCB"leri veya özel yüksek kesintili akü kesicileri kullanın. Birçok kurulumcu burada hibrit bir yaklaşım kullanıyor; nihai kısa devre koruması için T Sınıfı bir sigorta takıyor ve manuel bağlantı kesme ve aşırı yük koruyucusu olarak görev yapan ağır hizmet tipi bir MCCB ile seri olarak kablolanıyor.
AC geri besleme kesicisi, invertörü doğrudan bina kablolarına bağlar. Bu kesiciyi invertörün maksimum sürekli AC çıkış akımına göre boyutlandırın. Bu çıkış değerine standart %125 sürekli yük çarpanını uygulayın. İnvertörünüz maksimum 32A AC çıkış veriyorsa, 32A değerini 1,25 ile çarparak 40A değerini elde edersiniz. Ana panele 40A AC kesici takacaksınız.
Bu kesicinin ana panelin bara derecelendirme limitleriyle aynı hizada olduğundan emin olun. Ana panelde 200A bara ve 200A ana kesici varsa, %120 kuralı maksimum 40A solar geri beslemeye izin verir (200A × 1,2 = 240A; 240A - 200A = 40A). Güneş enerjisi sisteminiz 60A"lık bir kesici gerektiriyorsa, ya ana şebeke kesicisini düşürmeniz ya da ana panelin önünde hat tarafında bir musluk açmanız gerekir.
Hat içi DC sigortalar, mekanik kesicilere kıyasla daha düşük bir başlangıç yatırımı sunar. Bununla birlikte, solar PV devre kesici üstün operasyonel kolaylık, anında sıfırlanabilirlik ve net görsel açma göstergesi sağlar. Büyük bir ticari dizide atmış sigortaların bulunması ve değiştirilmesi, önemli ölçüde aksama süresine ve bakım sıkıntısına neden olur. 5 dolarlık bir sigortayı değiştirmek için her kamyonun yuvarlanması, işletme ve bakım (O&M) sağlayıcısına yüzlerce dolarlık iş gücü ve seyahat süresine mal oluyor.
Kurulumcular genellikle bu faktörleri dengelemek için hibrit bir tasarım stratejisi kullanır. Birleştirici kutu içerisinde bireysel dizi koruması için sigortalar kullanırlar. Daha sonra bunları ana dizi bağlantısını kesen ağır hizmet tipi bir devre kesiciyle eşleştirirler. Bu, hem güvenliği hem de bakım verimliliğini optimize ederek saha yöneticilerinin ana kesiciyi kolayca sıfırlamasına olanak tanırken bireysel dizileri ucuz, yüksek kesintili sigortalarla korur.
1. kademe üreticileri belirlemek, uzun vadede üstün bir yatırım getirisi sağlar. Birinci sınıf kesiciler, yüksek kaliteli gümüş alaşımlı kontaklar ve sağlam mekanik bağlantılar kullanır. Bu malzemeler mikro kaynaklanmaya ve binlerce çalışma döngüsü boyunca bozulmaya karşı dayanıklıdır. Düşük dereceli alternatifler genellikle günlük güneş enerjisi döngüsünün sürekli termal stresi altında başarısız olur.
Sertifikasız bileşenler gizli operasyonel yükler taşır. Erken arıza, rahatsız edici açmalar ve başarısız elektrik denetimleri proje zaman çizelgelerini bozar. Kanıtlanmış, sertifikalı ekipmanlara yatırım yapmak, gerçekten en çok ihtiyaç duyduğunuz anda güvenilir arıza gidermeyi garanti eder. AHJ denetçisi, geçerli bir UL 489B liste işaretinin olmaması nedeniyle tüm kurulumda başarısız olduğunda, jenerik bir ithalat kırıcıda tasarruf edilen birkaç dolar hızla buharlaşacaktır.
Sıcak ortamlara kurulan kesiciler ciddi termal zorluklarla karşı karşıyadır. Dış mekan birleştirici kutuları veya sıcak tavan araları, ortam sıcaklıklarını standart laboratuvar test koşullarının çok üstüne çıkarır. Bu aşırı ısı, termal manyetik kesicilerin gerçek nominal akımının çok altına düşmesine neden olur. 50°C (122°F) muhafazada bulunan 20A"lik bir kesici yalnızca 16A"da devreye girebilir.
Boyutlandırma aşamasında üreticinin sıcaklık değer kaybı çizelgelerini uygulamanız gerekir. Tablo yüksek sıcaklıklarda 0,8"lik bir değer kaybı faktörünü gösteriyorsa, doğru kesici boyutunu bulmak için gerekli amperi 0,8"e bölmeniz gerekir. Dahili ısı birikimini etkili bir şekilde yönetmek için yeterli havalandırma, havalandırma delikleri veya fiziksel gölgelendirmeye sahip IP65 veya NEMA 4X muhafazalardan yararlanın.
Teller, günlük güneş döngüleri sırasında ısınıp soğudukça genişler ve büzülür. Bu termal döngü zamanla mekanik bağlantıları gevşetir. Gevşek terminaller elektrik direncini artırarak lokal ısı üretir. Bu, termal kaçak olarak bilinen tehlikeli bir geri besleme döngüsü yaratır. Terminal sonunda erir ve muhafazanın içinde ciddi bir yangına neden olur.
Her kurulumda kalibre edilmiş torklu tornavidaların kullanılmasını zorunlu kılın. Üreticinin cihaz üzerinde yazılı olan ve genellikle inç-pound (inç-lbs) cinsinden ölçülen tork spesifikasyonlarına tam olarak uyun. Asla standart bir tornavidanın "hissine" güvenmeyin. Kesici terminallerindeki sıcak noktaları yangına dönüşmeden önce tespit etmek için kızılötesi kamera kullanarak yıllık termal görüntüleme denetimleri planlayın.
İkincil pazar, yeniden basılmış etiketlere sahip, aslında ucuz AC kesiciler olan sahte DC kesicileri içerir. Bunların takılması, bir arıza sırasında büyük bir yangına yol açar çünkü bunlar bir DC arkını söndüremez. Gerekli manyetik patlamalardan ve ark kanallarından yoksundurlar ve görsel incelemeden geçmek için tamamen sahte çıkartmalara güvenirler.
Bileşenlerinizi yalnızca yetkili endüstriyel elektrik distribütörlerinden temin edin. Doğrulanmamış çevrimiçi pazarlardan kritik güvenlik cihazlarını satın almaktan kaçının. Sitenize kuruluma izin vermeden önce daima resmi test veritabanlarındaki UL veya IEC liste numaralarını doğrulayın. Yüksek voltajlı bir DC kesicinin fiyatı gerçek olamayacak kadar iyi görünüyorsa, muhtemelen tehlikeli bir sahtedir.
Solar PV devre kesici, kritik bir can güvenliği ve varlık koruma cihazı olarak hizmet eder. Boyutlandırma ve spesifikasyondaki hassasiyet, sistemin hayatta kalması için tartışılamaz. Güvenli, güvenilir ve kodlarla uyumlu bir kurulum sağlamak için şu acil adımları izleyin:
C: Kesinlikle hayır. AC kesiciler, bir DC arkını söndürmek için gerekli ark oluklarına ve manyetik patlamalara sahip değildir. Bir DC güneş enerjisi devresinde bir AC kesicinin kullanılması, sürekli ark oluşumuna, hızlı ekipman tahribatına ve ciddi bir yangın riskine yol açar.
A: Sürekli yükü hesaba katmak için güneş panelinin toplam kısa devre akımını (Isc) 1,25 ile çarpın. NEC uyumluluğu için, başka bir 1,25 ile çarpın, sonuçta Isc"nin toplam 1,56 çarpanı elde edilir. Daima mevcut bir sonraki standart kırıcı boyutuna yuvarlayın.
C: İzolatör anahtarı, bakım için bağlantının manuel olarak kesilmesini sağlar ancak aşırı akımlara veya kısa devrelere karşı otomatik koruma sağlamaz. Devre kesici, elektrik arızalarını hasara yol açmadan önce temizlemek için hem manuel izolasyon hem de otomatik açma mekanizmaları sağlar.
C: Polarize DC kesiciler, elektrik arkını ark oluklarına itmek için akımın belirli bir yönde akması için optimize edilmiş dahili mıknatıslar kullanır. Geriye doğru kablolanırsa mıknatıslar arkı kanallardan uzağa iter ve bir arıza sırasında kesiciye zarar verir.
C: Amper Kesinti Kapasitesi (AIC), kesicinin kaynak kapanmadan veya patlamadan güvenli bir şekilde temizleyebileceği maksimum arıza akımını gösterir. Yüksek AIC değerleri, kısa devre sırasında binlerce amperi boşaltabilen büyük akü gruplarının yakınında özellikle kritik öneme sahiptir.
C: Devre kesiciler ısıya tepki veren termal mekanizmalar kullanır. Dış mekan muhafazalarının içindeki yüksek ortam sıcaklıkları, kesicinin nominal akımının altına düşmesine neden olabilir. Kesiciyi sıcak ortamlara uygun şekilde büyütmek için üreticinin değer kaybı tablolarını kullanmalısınız.
