Minyatür devre kesiciyi seçtiğinizde aynı anda birkaç faktör üzerinde çalışıyorsunuz: akım değeri, kutup sayısı, kesme kapasitesi ve açma eğrisi. Yanlış bir hata yaparsanız, elektrik sistemleri maliyetli arıza sürelerine neden olabilecek rahatsız edici kesintilerle karşılaşacaktır.
Bu nedenle bu yazıda akımı, kutupları ve kesme kapasitesini dikkate alarak minyatür devre kesicinin nasıl seçileceğini size anlatacağız. Bu, daha güvenilir koruma ve daha güvenli, daha kararlı elektriksel çalışma sağlamanıza yardımcı olacaktır.
Minyatür Devre Kesici (MCB), aşırı yüklere ve kısa devrelere karşı koruma sağlayan otomatik anahtarlama ünitesidir.
Normalde akım MCB"den serbestçe akar. Akım nominal değeri aştığında, MCB içindeki bimetalik şerit ısınır, bükülür ve devrenin bağlantısını kesmek için mandalı etkinleştirir. Bu süreç termal açma olarak bilinir ve aşırı yüklemeleri giderir.
Kısa devre meydana geldiğinde, manyetik solenoid tarafından algılanan büyük ve hızlı bir akım akışı vardır ve bu akım MCB"yi birkaç milisaniye içinde hemen açar. Sorun çözüldükten sonra MCB sıfırlanır.
Nominal akım (In), normal çalışması sırasında devre kesicinin açmadan taşıması beklenen maksimum akımdır. Hesaplamalarınızda doğrulamanız gereken ilk şey budur ve aynı zamanda en yanlış hesaplananıdır çünkü hata matematikte değil, kavramın anlaşılmasında olacaktır.
Unutmayın, boyutlandırmayı yüke göre değil kabloya göre yapıyorsunuz. Devre kesici, kablo aşırı yüklenmeden önce devreye girmelidir; dolayısıyla akım değeri, kablonun kapasitesine eşit veya bundan daha düşük olmalı ancak yükü kaldırabilecek kapasitede olmalıdır.
Derecelendirmeyi hesaplarken şu ilkeleri uygulayın:
Gerçek yük akımını hesaplayın: çeşitlilik ve talep faktörleri devredeki gerçek çekişi değiştirdiğinden yalnızca isim plakası değerlerine güvenmeyin
Derecelendirmeyi iletken boyutuyla eşleştirin: Kablonun taşıyabileceğinden daha yüksek dereceli bir kesici, bir kesici kurma amacını boşa çıkarır
Boşluk payı bırakın: hesaplanan maksimum değerde boyutlandırma, yük dalgalandığı anda açma sıkıntısına neden olur
Ortam sıcaklığını hesaba katın: MCB'lerin genellikle 30°C'de kalibre edildiğini göreceksiniz ve daha sıcak panellerde veya muhafazalarda değer kaybı uygulamanız gerekir
Kutup sayısı, kesicinin tek seferde değiştireceği/koruyacağı canlı iletkenlerin sayısını belirler. Bu yanlışsa, ya canlı bir iletken korumasız kalacaktır ya da devre için gerekli olmadığında çok fazla kesici belirtilecektir.
Tek kutuplu (1P): Bu, canlı olan tek bir iletken hattı aktarmak için kullanılır ve bu, konut ve hafif ticari kurulumlardaki tek fazlı ışık soketi devrelerinin olağan özelliğidir.
Çift kutuplu (2P veya 1P+N): Bu, bölünmüş faz düzenlemesinde canlı bir hattı ve nötr veya iki hat iletkenini değiştirmek için kullanılır. Bu, belirli cihaz devrelerinde nötrün yalıtılmasının gerekli olduğu yerlerde veya kodun gerekli olduğu bazı durumlarda belirtilir.
Üç kutuplu (3P): Bu, nötrü değiştirmeden üç fazlı bir devreyi korur. Bu, üç fazlı motorlarda ve diğer üç fazlı kurulumlarda normal özelliktir.
Dört kutuplu (4P veya 3P+N): Bu aynı zamanda nötr anahtarlamalı üç fazlı bir devre içindir. Bu, jeneratör değiştirme uygulamalarında veya belirli veri merkezi beslemelerinde olduğu gibi tüm canlı iletkenlerin bağlantısının kesilmesi istendiğinde ortaya çıkan spesifikasyondur.
Kutup sayısını, kablo kanalındaki tel sayısıyla değil, korunması gereken akım taşıyan iletken sayısıyla eşleştirin. Topraklama iletkeni hiçbir zaman kutup seçimine dahil edilmez.

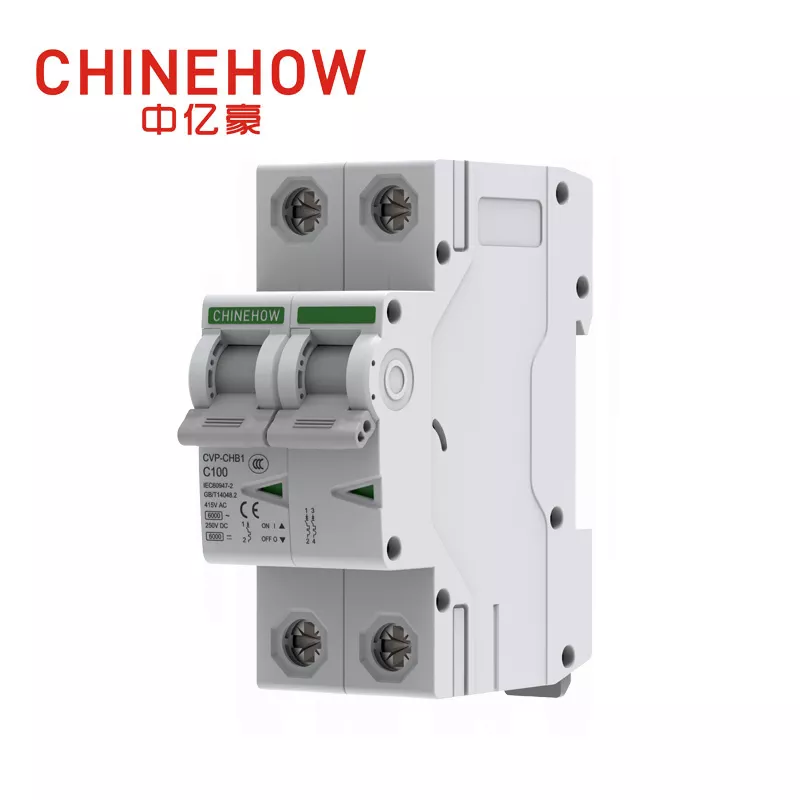

CHINEHOW'un CVP-CHB1 IEC serisi, 1P'den 4P'ye kadar konfigürasyonlarda mevcuttur, böylece ister tek bir aydınlatma devresi ister tam bir üç fazlı dağıtım panosu belirtiyor olun, tutarlı bir ürün yelpazesi elde edebilirsiniz.
Bu, muhtemelen kaçıracağınız ve kaçırırsanız başınızı ciddi belaya sokacak olan özelliktir. Icn veya Icu olarak kA cinsinden verilen kesme kapasitesi, kesicinin kendine zarar vermeden kesebileceği en büyük arıza akımıdır.
Bu noktayı açıkça hatırlayın, çünkü mevcut değer ve kesme kapasitesi iki farklı kavramdır ve ikisi de diğerini ima etmez. 6kA kesme kapasitesi için derecelendirilmiş bir 32A kesici ve 10kA için derecelendirilmiş bir 32A kesici, normal koşullar altında tamamen aynı şekilde çalışacaktır. Bu konumdaki olası arıza akımının kesicilerin kesme kapasitesini aşabileceği kısa devre durumunda fark ön plana çıkacaktır.
Doğru hesaplamayı yapmak için ne yapmalısınız? Öncelikle kesici konumundaki olası arıza akımını hesaplamalısınız. Bu akım, transformatörlerin kapasitesine, kabloların uzunluğuna ve empedansına ve kaynaktan kesici konumuna olan mesafeye bağlıdır. Yani kesici transformatöre ne kadar yakınsa, dayanması gereken arıza akımı da o kadar büyük olur.
Bu kuralı istisnasız uygulayın: kesme kapasitesi, sistemin o noktasında hesaplanan olası arıza akımına eşit veya bundan daha büyük olmalıdır. Yakın değil. Eşit veya büyüktür.
Kesici kırma kapasitesinin küçük boyutlandırılmasıyla ilgili sorun açıktır. Kısa devre durumunda, değeri düşük bir kesici arızayı gerektiği gibi kesmeyebilir; kontaklar kaynak yapabilir, muhafaza kırılabilir ve arıza enerjisinin bir şekilde dağıtılması gerekir. Bu özel sorun, bu listedeki diğer tüm spesifikasyonların engellemeye çalıştığı sorundur; bu nedenle, bunu varsaymak yerine bu doğrulamayı yaptığınızdan emin olun.
Mevcut değer, kesicinin ne kadar yük taşıdığını gösterir. Kırılma kapasitesi size neyin hayatta kalabileceğini söyler. Açma eğrisi size ne kadar hızlı tepki verdiğini gösterir ve hem rahatsız edici açmalardan hem de gecikmeli korumadan kaçınmak için bunu doğru yapmanız gerekir.
B eğrisi: Bu açmanın nominal akımın 3 ila 5 katı kadar olduğunu fark edeceksiniz. Genel aydınlatma, ısıtma ve standart konut prizleri dahil olmak üzere düşük ani akıma sahip dirençli yüklere uygundur.
C eğrisi: Bu açmanın nominal akımın 5 ila 10 katı kadar olduğunu fark edeceksiniz. Bir miktar endüktif yükün olduğu ancak yüksek ani akımın olmadığı durumlarda, karma ticari ve hafif endüstriyel yükler için varsayılan seçimdir.
D eğrisi: Bu açmanın nominal akımın 10 ila 20 katı kadar olduğunu fark edeceksiniz. Bu özel seçim, başlatma sırasında yüksek ani akıma sahip motorlar, transformatörler ve diğer cihazlar için ayrılmıştır. Bir motor devresinde A, B veya C eğrilerinin kullanılması, motor her çalıştırıldığında alarm verir.
Yanlış eğriyi seçerseniz iki arıza modundan birini alırsınız. Ya kesici, ekipman her başladığında devreye girer, bu da operatörleri onu sıfırlamaları ve onlara verdiği uyarıyı görmezden gelmeleri konusunda eğitir ya da kesici, onu hiçbir zaman gerçekleşmeyecek bir başlatma dalgalanmasını tolere edecek şekilde ayarladığınız için gerçek bir arızaya çok yavaş tepki verir.
Akımı, kutupları, kesme kapasitesini ve açma eğrisini birleştirdiğinizde, devreye neyin bağlı olduğuna bağlı olarak teknik özellikler farklı görünür.
Aydınlatma ve priz devreleri: Çoğu durumda kabloların kapasitesine bağlı olarak B veya C eğrilerine sahip 1P kesiciler kullanacaksınız, ancak hemen hemen tüm durumlarda 6kA kesme kapasitesine sahip olacaksınız.
Motor ve kalkış-ağır yükler: Yüksek kalkış akımlarına sahip motorlar ve devreler: Kesinlikle uzun gecikmenin nominal motor akımına eşit olacağı ve anlık değerin beklenen başlatma akımının üzerinde yüksek olacağı şekilde boyutlandırılmış D-eğrisi kesiciler kullanacaksınız.
Hassas elektronikler ve BT/veri ekipmanı: Bazı durumlarda, yukarı akışlı cihazlarla daha koordineli çalışmayla daha iyi aşırı akım korumasına ihtiyaç duyacaksınız çünkü bu tür bir yükün hatalı açması, bir aydınlatma devresine kıyasla daha yüksek bir maliyetle ilişkilendirilir.
Solar PV ve akü depolama devreleri: bu kategori özel bir değerlendirmeyi hak ediyor. Bu devreler genellikle farklı arıza davranışına sahiptir ve sisteminizdeki diğer devreler için kullandığınız cihazın aynısını seçmek yerine kesici seçiminiz için özel değerlendirmeler gerektirir.
Akımı, kutupları, kesme kapasitesini ve eğriyi belirledikten sonra, nihai olarak hangi kesiciyi belirleyeceğinizi hala bir avuç ikincil faktör etkilemektedir.
Ortam sıcaklığı ve değer kaybı: Daha önce veri sayfalarında anlatılanların yanı sıra burada dikkate almanız gereken başka bir şey daha var. Bir kesicinin 30 santigrat derecedeki derecesi, sıcak bir muhafazada açma akımının daha düşük olacağı anlamına gelir. Bu yüzden değer kaybı tabloları var. Bunları görmezden gelin ve birdenbire ortaya çıkan gezileri fark etmeye başlayacaksınız.
Panel alanı ve DIN rayı genişliği: Bu, fiziksel olduğu kadar mühendislik meselesidir. Standart DIN rayı genişlikleri nispeten evrenseldir ancak direk sayısı, kesicinin ray üzerinde ne kadar yer kapladığını kesinlikle etkiler ve kesiciyi önceden inşa edilmiş bir muhafazaya monte ettiğinizde bu sorun haline gelir.
Mekanik ve elektriksel dayanıklılık: Kesicinin uzun yıllar boyunca dokunulmadan bırakılması yerine, sık sık anahtarlama yapması gereken durumlarda mekanik ve elektriksel çevrim derecesi önemlidir.
Aksesuarlar ve eklentiler: yardımcı kontaklar, şönt açmalar ve RCBO'lar standart MCB işlevselliğini tamamlar. Kullanmak istediğiniz kırıcı serisinin gerekli aksesuarların mevcut olup olmadığını önceden kontrol ettiğinizden emin olun.
Saha arızalarında ve geri arama raporlarında tekrar tekrar birkaç model göreceksiniz:
Devre ve kablo yerine cihaz isim plakasına göre boyutlandırma: kesici, kendisine bağlı cihazı değil, kabloyu korur
Olası arıza akımı hesaplamasını atlamak: gerçekte onaylamadan olağan kesme kapasitesinin yeterli olacağını düşünmek, gereğinden az kesicilerin kurulmasına yol açar.
Tüm C eğrisi kesicilerinin markalar arasında aynı şekilde davrandığını varsayarsak: hata eğrisi toleransları farklılık gösterir ve sırf etikette C eğrisi yazıyor diye parti tutarlılığı garanti edilmez
Sertifikasyonu bir formalite olarak ele almak: sertifikalı olana benzeyen ancak IEC/UL standartlarına uygun olarak test edilmemiş daha ucuz bir ithalat, hata koşullarında yine de farklı performans gösterebilir
Doğru Minyatür Devre Kesiciyi seçmek tahminden uzaktır ve öyle düşünülmemelidir. Bu süreç tekniktir ve güvenlik, ekipmanın ömrü ve güvenilirliği açısından gerçek sonuçlar doğurur. Yük türüne göre doğru açma eğrisini seçin, akım değerinin gerekli talebe uygun olduğundan emin olun, mevcut arıza akımlarına karşı kesme kapasitesini kontrol edin ve doğru sayıda kutup seçin.
Minyatür devre kesiciyi doğru şekilde seçmezseniz insanları, mülkleri ve ekipmanı riske sokar. Doğru yapmak, onlarca yıl boyunca güvenilir bir şekilde çalışan bir sistem anlamına gelir. Orijinal MCB"ler ve geniş dağıtım panosu ürünleri yelpazesi için özelleştirilmiş elektrik çözümlerimizi keşfetmek üzere Chinehow"u ziyaret edin.
Minyatür Devre Kesicinin (MCB) akım değeri, açmadan sürekli olarak taşıyabileceği maksimum normal akımdır; kesme kapasitesi ise patlamadan veya kalıcı hasara uğramadan güvenli bir şekilde durdurabileceği maksimum kısa devre arıza akımıdır.
Standart bir üç fazlı üç kablolu devre için 3 kutba ihtiyacınız vardır ve sisteminizde anahtarlama veya aşırı akım koruması gerektiren bir nötr kablo varsa 4 kutba ihtiyacınız vardır.
Konut tipi devre kesiciler için standart kesme kapasitesi tipik olarak 6kA ila 10kA arasındadır, endüstriyel kurulumlar ise 25kA ila 150kA arasında (veya hafif endüstriyel/ticari için 10kA"dan başlayarak) çok daha yüksek kapasiteler gerektirir.
Evet, su pompaları, klimalar ve fanlar gibi küçük ve orta dereceli motor devreleri için C-eğrisi MCB kullanabilirsiniz çünkü başlatma dalgalanmalarını tolere etmek için nominal akımının 5 ila 10 katı bir hızda açma yapar.
Bir MCB"nin kesme kapasitesi çok düşükse kesici, ağır bir kısa devre akımını güvenli bir şekilde durduramaz.
Hayır, özellikle devre koruma cihazları ve kablolama söz konusu olduğunda daha yüksek bir akım değeri her zaman daha güvenli değildir. Kabloların aşırı ısınmasına, ekipmanın hasar görmesine ve şok şiddetine yol açabilir.
Standart MCB"ler yalnızca aşırı yüklere ve kısa devrelere karşı koruma sağladığından, devrenizde yukarı akım toprak kaçağı koruması yoksa muhtemelen bir RCBO"ya ihtiyacınız vardır.
