Devre kesiciler, elektrik sistemlerini aşırı yüklerden ve kısa devrelerden koruyan elektriksel güvenlik cihazlarıdır. Minyatür Devre Kesiciler (MCB"ler) ve Kalıplanmış Kutulu Devre Kesiciler (MCCB"ler) bu tür güvenlik cihazlarından ikisidir. Bu ikisi kağıt üzerinde benzer görünse de, bunların yanlış uygulama için kullanılması devreyi korumasız bırakabilir.
Bu kılavuz, Minyatür Devre Kesici (MCB) ile Kompakt Tip Devre Kesici (MCCB) arasındaki farkları, her birinin ait olduğu yeri ve yüke, arıza akımına ve uygulamaya göre nasıl güvenle seçileceğini açıklamaktadır.
MCB, devrelerin kısa devre ve aşırı yüklenme yaşamasını önlemek için kullanılan küçük ve alçak gerilim koruyucu bileşene verilen isimdir. Termal bileşenin aşırı yükleri tespit etmesi ve bimetalik şeridi bükmesiyle termal-manyetik prensip uygulanırken, manyetik olan kısa devre algılamasında devre kesiciyi açar. Bu, etkili bir şekilde çalışan basit bir sistemdir ve MCB"lerin bu kadar yaygın olarak kullanılmasının nedeni budur.
MCB"ler genellikle 125A"ya kadar akımlara sahiptir ve çoğu bunların çok altına düşer, akımlar 6A ile 63A arasındadır. Bu cihazlar sabit oranlıdır; bu, açma akımının önceden ayarlandığı ve sahada ayarlanamayacağı anlamına gelir. Ancak bu, maliyet tasarrufu ve boyut sorunları nedeniyle bir dezavantajdan ziyade bir özelliktir.

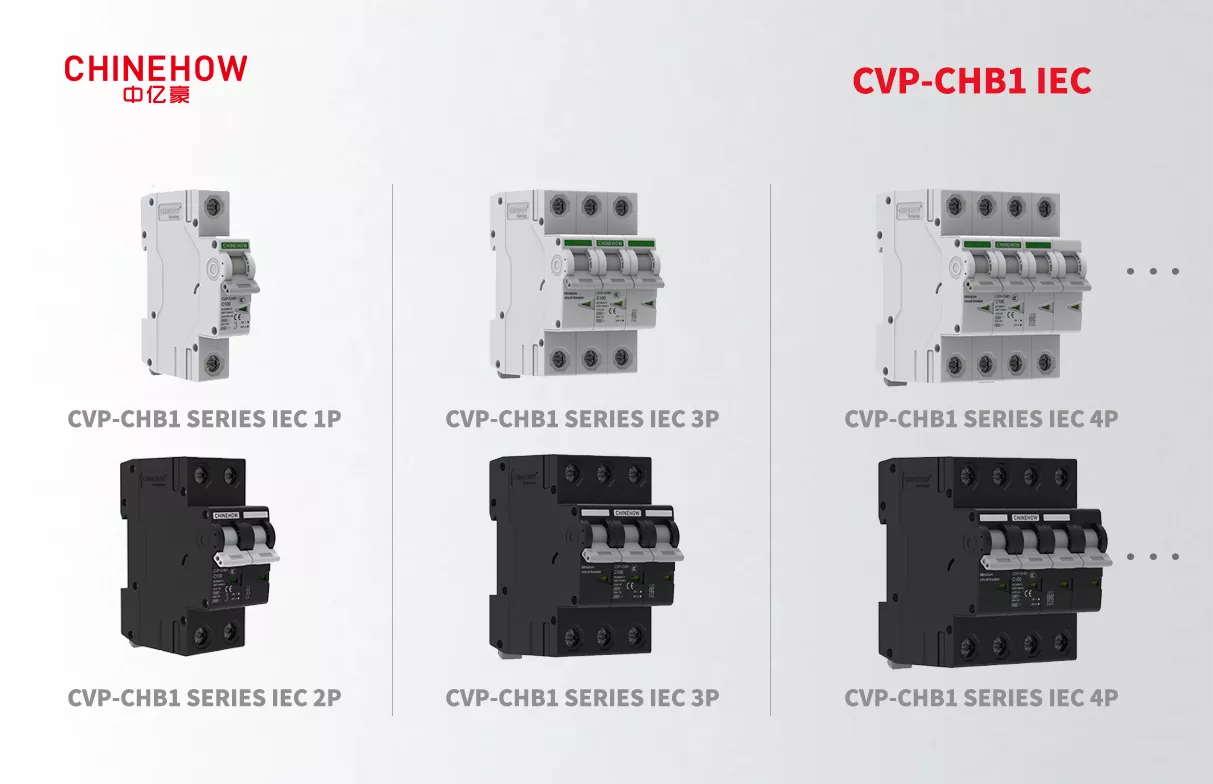

Chinehow'un Minyatür Devre Kesici serisi , tek ve çok kutuplu konfigürasyonlarda tutarlı açma doğruluğu için tasarlanmış CVP-CHB1 IEC serisi dahil olmak üzere hem IEC hem de Kuzey Amerika konfigürasyonlarını kapsar .
Bir MCCB tamamen farklı bir iş için oluşturulmuştur. Bir MCB"nin tek bir dal devresini koruduğu durumlarda, bir MCCB cihazı genellikle devrelerin yukarı akış tarafına kurulur; bu, tüm dağıtım panosu, besleyiciler ve hatta ana gelen besleme için koruma görevi gördüğü anlamına gelir. Ancak açma ünitesinin çalışması termal-manyetik (yüksek dereceli cihazlarda elektronik) açma ünitesi çalışma prensiplerine dayanmaktadır.
MCCB"ler için akım değeri aralığı 63A"dan başlar ve 2.500A"ya kadar ulaşır. MCB"lerden farklı olarak çoğu MCCB, açma özelliklerini ayarlama yeteneğine sahiptir; yani termal (aşırı yük) ve manyetik (kısa devre) açmanın düzeyi değiştirilebilir.

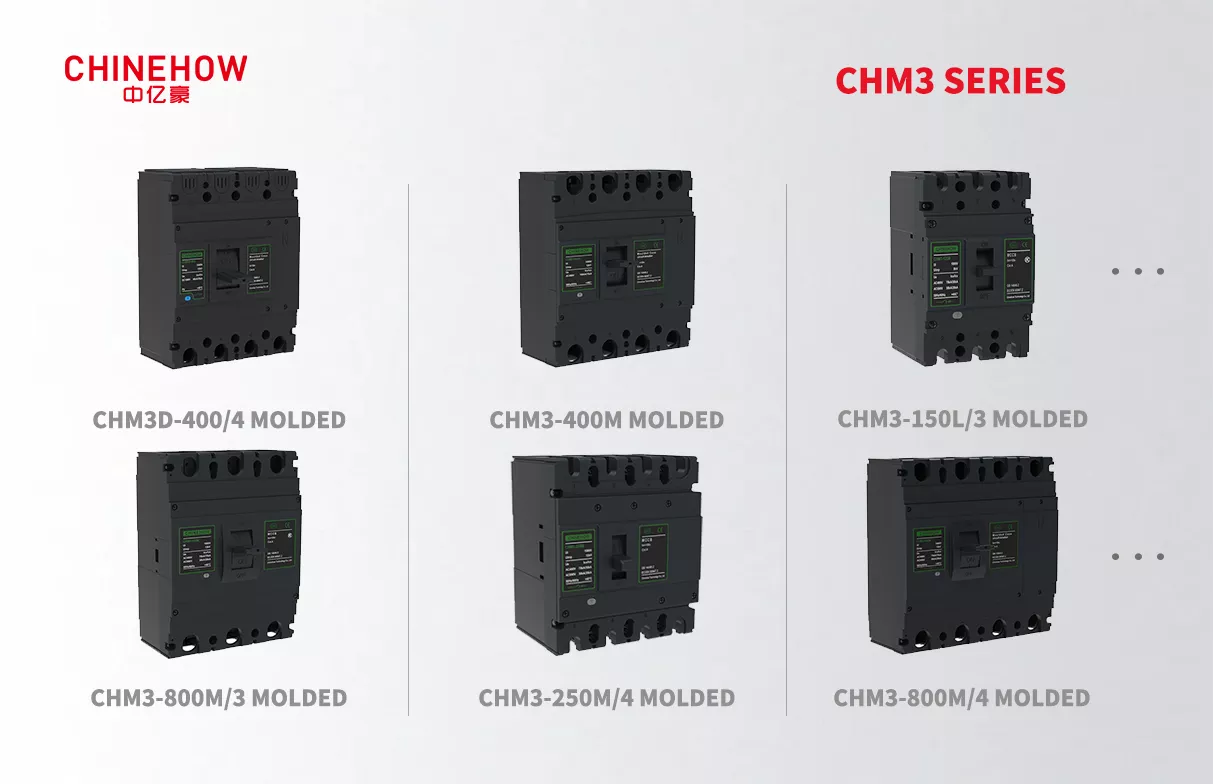

Chinehow'un CHM3 Serisini de içeren Kalıplanmış Kutulu Devre Kesici serisi , hızlı şarj altyapısı, enerji depolama sistemleri ve endüstriyel otomasyon gibi yüksek güçlü uygulamalar için tasarlanmıştır.
MCB"ler 125A"ya kadar derecelendirilmiştir; bu, aydınlatma devreleri, prizler ve bireysel cihazlar da dahil olmak üzere pratik olarak tüm branşman devresi gereksinimlerini karşılar.
Öte yandan, MCCB"ler 63A"dan başlar ancak seçilen çerçeve boyutuna bağlı olarak 2.500A ve ötesine kadar çıkar. 63A"dan 125A"ya kadar olan değerlerin çakışması kasıtlıdır çünkü bu noktada her iki cihaz da yükü taşıma kapasitesine sahip olduğundan, bu noktada nominal akım yerine kesme kapasitesi ve ayarlanabilirliğe dayalı bir seçim olması muhtemeldir.
Cihazların kesme kapasiteleri en belirgin farkıdır. Genel olarak bir MCB, konut ve hafif ticari ortamlardaki arıza akımları için yeterli olan 10kA ile sınırlıdır.
Bununla birlikte, MCCB"ler tamamen farklı bir durumla başa çıkmak için yapılmıştır ve bazı çerçeveler ve açma üniteleri için 200kA"nın üzerinde daha yüksek bir kesme kapasitesine sahiptir. Yakınlarda iyi bir şebeke beslemesi veya büyük bir transformatör olduğunda, paneldeki olası arıza akımı herhangi bir MCB"nin kesme değerini geçebilir; bu nedenle MCCB"ler bu tür durumlar için tasarlanmıştır.
MCB"lerin açma karakteristiği üretimde önceden ayarlanmıştır ve kullanım ömrü boyunca değişmez. Bunun nedeni, onu basit, küçük ve ucuz tutmak için yapılan bir seçimdir; kararlı bir dal devresi zaten ayarlarda herhangi bir değişiklik gerektirmez.
MCCB"ler genellikle aşırı yük ve kısa devre koruması için ayarlanabilir açma karakteristikleriyle birlikte gönderilirken, gelişmiş elektronik açma cihazları açma karakteristiğinin tüm eğrisi üzerinde daha da fazla kontrol sunar. Bu tür bir esneklik, sürekli değişen yük eğrileri durumunda özellikle değerlidir ve bileşeni değiştirmek yerine sahada yeniden kalibrasyon yapılmasına olanak tanır.
Kesinti yeteneği, kesme kapasitesinin yakın akrabasıdır ve bir kesicinin kendisine zarar vermeden veya yanındaki ekipmana zarar vermeden bir arıza akımını kesme yeteneğini tanımlar.
MCCB"lerin kesme derecesi, MCB"lere kıyasla çok daha büyük arıza akımının kesilmesine olanak tanır; Üstelik birçok MCCB, daha sonra değiştirilmeden arıza akımına dayanabilecek şekilde tasarlanmıştır. Dağıtım sisteminde MCCB"lerin MCB"den önce yer almasının ana nedeni budur.
MCB"ler, standart dağıtım panosunda yan yana yerleştirilmelerine olanak tanıyan DIN rayı montaj sistemine sahip küçük cihazlardır.
MCCB"ler, daha önemli kontakların ve parçaların barındırılmasının yanı sıra cihazın ark söndürme bölümü için daha büyük bir alan sağlamak için gerekli olan kalıplanabilir bir yalıtım kasası içeren daha büyük bir tasarıma sahiptir.
MCB"ler konut ve hafif ticari yükler için mükemmeldir. Nispeten kararlı akımlara ve sınırlı arıza seviyelerine sahip bireysel devrelerde kullanılabilirler.
MCCB"ler, tek bir cihazın tüm besleme hattını, motor kontrol merkezini ve hatta binaya gelen elektriği koruması gereken endüstriyel ve ana dağıtım devrelerinde kullanılır. Ana dağıtım hattında aşırı yük koruması olarak MCB seçmek ve binanın aydınlatma devresinde büyük boyutlu bir MCCB kullanmak hata olur.
MCB"ler birim başına daha düşük maliyetli bir seçenektir; bu da daha basit yapıları ve daha dar çalışma aralıkları göz önüne alındığında mantıklıdır. MCCB"lerin maliyeti, kısmen daha yüksek dereceli bileşenler ve kısmen de çoğu modelin içerdiği ayarlanabilirlik nedeniyle daha yüksektir. Bu yüksek başlangıç maliyeti genellikle tesisin ömrü boyunca dengelenir: Bir MCCB"nin ayarlanabilir ayarları, genellikle tam panel yeniden tasarımı olmadan yük değişikliklerine uyum sağlayabildiği anlamına gelir; bu, sabit dereceli bir MCB"nin yapamayacağı bir şeydir.
Her iki devre kesicinin de arkasında yatan prensip, termal-manyetik açmaya dayanmaktadır. Bununla birlikte, termal-manyetik açmanın nasıl çalıştığı her ölçekte biraz farklıdır. Aradaki fark, bir tip devre kesicinin çok spesifik bir akım aralığını korumak için tasarlanmış olmasından kaynaklanmaktadır.
Bu nedenle, MCB"lerde ve MCCB"lerde termal manyetik açmanın ardındaki fizik aynı olsa da, MCCB"lerdeki bileşenler daha büyüktür ve MCB"lerdeki bileşenlere göre daha yüksek düzeyde enerji işleme kapasitesine sahiptir. Ek olarak, bazı üst düzey MCCB"ler, bir eğri oluştururken daha fazla doğruluk elde edilmesini sağlayan bir elektronik tetikleme ünitesiyle donatılmıştır.
Bir kesicinin arıza koşullarıyla başa çıkma yeteneğini gösteren iki değer, Icu ile gösterilen nihai kesme kapasitesi ve Ics ile gösterilen servis kesme kapasitesidir. Icu kesicinin kesebileceği en yüksek arıza akımıdır ancak sonrasında çalıştırılamayabilir.
Ics derecesi, çalışır durumda kalması için bir kesici tarafından kesilebilecek akım seviyesidir. MCB"ler normalde düşük Icu değerlerine sahiptir; bu da evsel ve hafif ticari ortamlardaki normal arıza koşulları için yeterlidir. MCCB"ler yüksek Icu ve Ics değerlerine sahiptir.
Ayarlanabilirlik tamamen uygulama açısından esneklikle ilgilidir. Konut aydınlatma devresinde ayarlanabilir ayarlara gerek yoktur çünkü yükte herhangi bir dalgalanma olmayacaktır, dolayısıyla devre kesiciyi basit ve ucuz tutmak için sabit bir ayar yeterli olacaktır.
Ancak endüstriyel bir fiderde fabrikadaki makine sayısındaki değişikliklere bağlı olarak yükte dalgalanmalar olabileceğinden bu durumda mühendisler kesiciyi değiştirmeden koruma ayarlarını yapabilirler.
MCB"ler ve MCCB"lerin her ikisi de 1P, 2P, 3P ve 4P gibi konfigürasyonlarda mevcuttur. Bu, yalnızca kutup sayısına dayanarak bunun 1P/2P/3P/4P MCB mi yoksa 1P/2P/3P/4P MCCB mi olduğuna karar veremeyeceğimiz anlamına gelir çünkü kutupların kullanımı her iki kesicide de farklıdır.
Değişen şey bu kutupların nasıl kullanıldığıdır: 1P ve 2P konfigürasyonlarındaki MCB"ler konut ve küçük ticari kablolamaya hakimken, 3P ve 4P MCCB"ler üç fazlı endüstriyel ve ticari güç dağıtımı için standarttır.
Konut devreleri: Yeterli koruma için yalnızca standart ayarlı açma gerektiren sabit ve sabit akım talebiyle aydınlatma devrelerinin, prizlerin ve cihaz dallarının korunması.
Küçük ofisler ve perakende alanları: İş istasyonunun elektrik korumasını, küçük klima ünitelerini ve genel prizleri içeren standart bir dağıtım panosu içerisinde şube devre koruması olarak kullanılır.
Hafif endüstriyel alanlar: Küçük makinelerin, kontrol panellerinin ve kompakt DIN rayına monte koruma cihazları gerektiren diğer ekipmanların korunması. Bu, birçok küçük devrede korumayı standartlaştırmayı kolaylaştırır
Ana dağıtım panoları: Ticari ve endüstriyel tesislerin tüm elektrik akışının tek bir ünite ile korunmasını sağlayan ana nokta.
Üretim tesisleri: Ekipman eklendikçe veya yeniden yapılandırıldıkça yük profillerinin değişebileceği motor kontrol merkezlerinin, üretim hattı besleyicilerinin ve ağır makinelerin korunması
Yenilenebilir enerji sistemleri: Hem yüksek akım kapasitesinin hem de güçlü hata toleransının önemli olduğu güneş PV birleştirme kutularının, enerji depolama sistemlerinin ve hızlı şarj istasyonlarının korunması.
Yük akımı ve bina boyutu: Kesici, yalnızca ilk günkü mevcut taleplerle değil, gerçek ve tahmin edilen yük akımlarıyla da eşleşmelidir.
Sahadaki arıza akımı seviyeleri: Kurulum sahasındaki muhtemel kısa devre akımlarını hesaplayın; bu, gerekli minimum kesme kapasitesinin belirlenmesine yardımcı olacaktır
Ayarlanabilir koruma ihtiyacı: Yük profilinin değişmesi durumunda MCCB ayarlamalara izin verirken MCB izin vermez.
Bütçe ve uzun vadeli bakım: MCB'lerin birim bazında maliyeti daha düşüktür ancak artan yüklerle gelecekte panel değişiklikleri yapılması gerekir; MCCB'ler daha maliyetlidir ancak zaman içinde daha kolay adaptasyona olanak tanır.
Mevzuat ve kod gereklilikleri: MCB'ler genellikle IEC 60898-1 veya UL 489'a uygundur; MCCB'ler bölgeye ve uygulamaya bağlı olarak genellikle IEC 60947-2 veya UL 489'u takip eder. Bu nedenle, bir kesici seçmeden önce dağıtımını yönlendiren kod gereksinimlerini göz önünde bulundurun.
Gelecekteki yük artışı için gereğinden küçük boyutlandırma: Tam olarak bugünün yüküne uygun olarak derecelendirilen ve genişletme için boşluk payı olmayan bir kırıcının seçilmesi, çoğu zaman maliyetli bir panel yükseltme işlemini zorunlu kılar
Yalnızca akım değeri lehine kesme kapasitesini göz ardı etmek: Bir kesici doğru amper değerine sahip olabilir ve kesme kapasitesi sahanın arıza akımıyla eşleşmiyorsa yine de felaketle sonuçlanabilecek şekilde arızalanabilir.
Uyumsuz kesici türlerini veya markalarını tek panelde karıştırma: Yukarı ve aşağı yöndeki cihazlar arasındaki koordinasyon, eşleşen açma eğrilerine bağlıdır; tutarsız ekipman, rahatsız edici açmalara veya daha kötüsü, seçici koordinasyon eksikliğine yol açabilir
Arıza akımı hesaplamalarını atlamak: Bu, gerçek bir arıza oluşana kadar genellikle kimsenin farkına varmadan, küçümsenen ekipmanın kurulmasına yol açan en yaygın kısayoldur.
MCB"ler ve MCCB"ler arasındaki fark, büyüklük ve ihtiyaç durumuna indirgenmektedir. MCB"ler, güvenilir koruma gerektiren düşük amperajlı branşman devreleri için kullanılırken MCCB"ler, ek özelliklerin gerekli olduğu daha yüksek amperajlı durumlar için kullanılır. Chinehow, OEM"lerin, elektrik yüklenicilerinin ve sistem entegratörlerinin ihtiyaçları için tasarlanmış eksiksiz bir devre koruma ürünleri yelpazesi sunmaktadır.
Teknik destek veya özel bir çözüm mü arıyorsunuz? Ürün özelliklerini, proje gerekliliklerini veya OEM özelleştirme seçeneklerini görüşmek için bugün uzman ekibimizle iletişime geçin. Size yardımcı olmaktan mutluluk duyarız.
Bir MCCB (Kalıplanmış Kutulu Devre Kesici) ve bir MCB (Minyatür Devre Kesici), farklı güç seviyeleri, boyutlar ve arıza kapasiteleri için üretildikleri için birbirlerini serbestçe değiştiremezler.
Evet, MCB"ler (Minyatür Devre Kesiciler) ve MCCB"ler (Kalıplanmış Kutulu Devre Kesiciler), panelin her ikisini de barındıracak şekilde tasarlanması koşuluyla aynı elektrik panelinde birlikte kullanılabilir.
Minyatür Devre Kesicinin (MCB) maksimum standart sürekli akım değeri 125 amperdir (A).
Evet, Kompakt Devre Kesiciler (MCCB"ler), Minyatür Devre Kesicilerden (MCB"ler) daha fazla planlı bakıma ve periyodik muayeneye ihtiyaç duyar.
