Yüksek ani akımlar ve dalgalanan ortam sıcaklıkları, kritik elektrik sistemlerinde sıklıkla rahatsız edici açmalara veya yıkıcı koruma arızalarına neden olur. Belirleyici mühendisler, motor başlatma veya trafoya enerji verilmesi gibi geçici geçici durumlardan geçme ihtiyacını, gerçek arıza akımlarını anında kesme yetkisi ile dengelemelidir. Bu zorluk, geleneksel termal kesicilerin öngörülemeyen şekilde güç kaybı yaşadığı ve sistemleri erken kapanmalara veya sürekli termal hasara karşı savunmasız bıraktığı ortamlarda daha da artmaktadır.

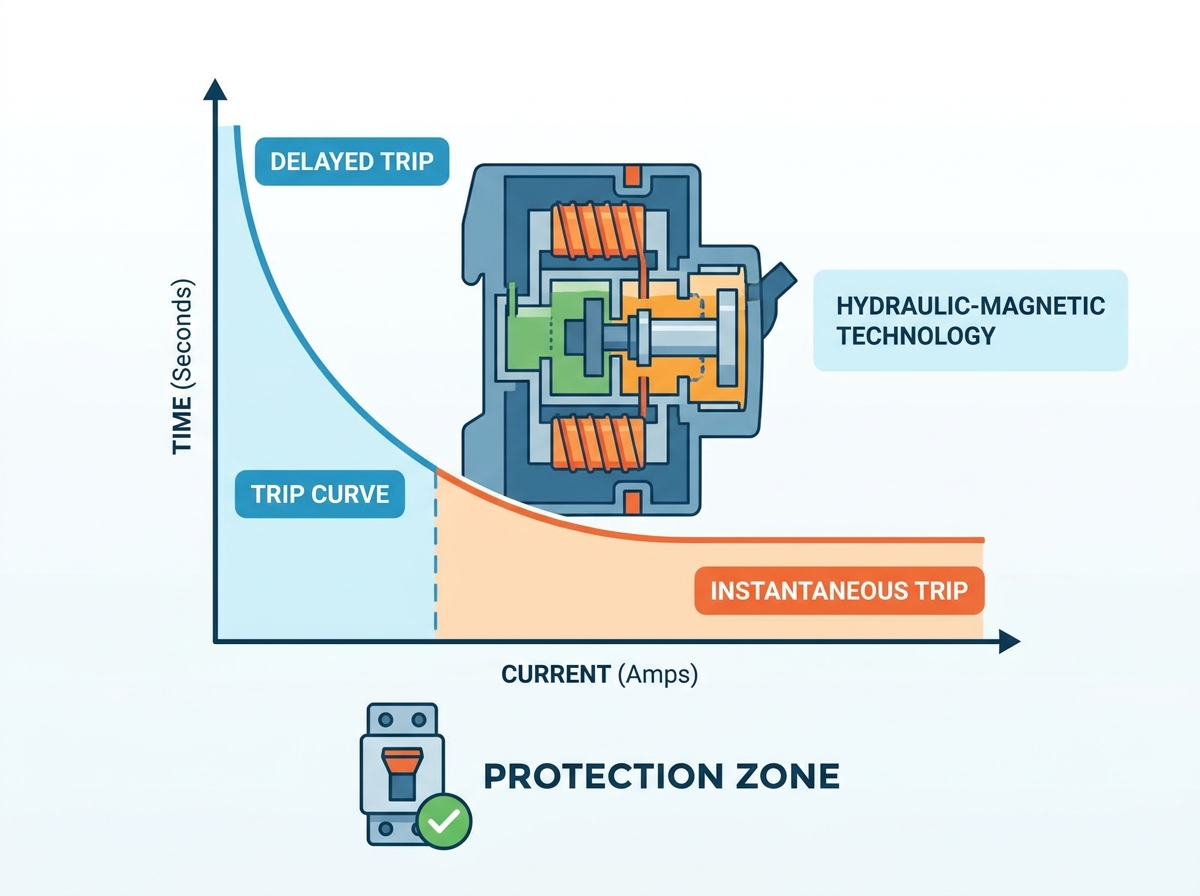

Doğru hidrolik manyetik devre kesici açma eğrisinin analiz edilmesi ve belirlenmesi , sıcaklığa dayanıklı, son derece özelleştirilebilir bir koruma profili sağlar. Sıvı sönümlü manyetik kesintinin mekaniğini anlayarak kesici tepki sürelerini yük özelliklerine göre hassas bir şekilde eşleştirebilirsiniz. Bu kılavuz, çeşitli çalışma koşullarında güvenilir çalışmayı sağlayacak şekilde, özel yük özellikleriniz için gereken tam açma eğrisinin nasıl değerlendirileceğini, seçileceğini ve uygulanacağını açıklamaktadır.
Sıcaklıktan Bağımsızlık: Termal manyetik kesicilerin aksine, hidrolik manyetik açma eğrileri aşırı sıcaklık değişimlerinde sabit kalır ve karmaşık değer kaybı hesaplamalarına olan ihtiyacı ortadan kaldırır.
Özelleştirilebilir Zaman Gecikmeleri: Sıvı dolu bir gösterge panelinin entegrasyonu, mühendislerin kesiciyi aşırı boyutlandırmadan belirli ani akım profilleriyle eşleşecek şekilde kesin zaman gecikmesi eğrileri (hızlı, orta, uzun) belirlemesine olanak tanır.
Tutulması Gereken ve Zorunlu Açılma Sınırları: Toleransların tam olarak anlaşılması (tipik olarak %100 'tutulması gereken' ve %125 veya %135 'zorunlu açma' eşiği) hassas sistem koordinasyonu için kritik öneme sahiptir.
Yönelim ve Titreşim Hassasiyeti: İç mekanizma bir yaya, hareketli bir demir çekirdeğe ve fiziksel sıvı yer değiştirmesine dayandığından montaj yönü ve mekanik şok, açma eğrisini değiştirebilir.
Uygulama Özelliği: Doğru eğrinin seçilmesi, yükün geçici süresinin, sürekli akım çekişinin ve devrenin çalışma frekansının (DC, 50/60Hz veya 400Hz) hassas bir şekilde eşlenmesini gerektirir.
İçindekiler
Bir devreyi doğru bir şekilde korumak için kesicinin tepkisinin yükün güvenli çalışma sınırlarını mükemmel şekilde yansıtması gerekir. Eğrinin arkasındaki mekaniği anlamak değerlendirmenin ilk adımıdır. Kesicinin fiziksel yapısı, manyetik kuvvetleri ve akışkan dinamiğini güvenilir elektriksel korumaya dönüştürerek grafik performansını doğrudan belirler. Dahili bileşenlere baktığınızda termal reaksiyondan ziyade mekanik hassasiyet için tasarlanmış bir sistem görürsünüz.
Bu teknolojinin özü seri bağlı bir solenoid bobine dayanır. Yük akımı bu bobinden geçerken, akımın büyüklüğüyle orantılı manyetik akı üretir. Normal çalışma koşullarında bu manyetik kuvvet, tetikleme mekanizmasını harekete geçirmek için yeterli değildir. Sistem sabit kalır ve bağlı yüke sürekli güç akışı sağlanır.
Bobinin içinde, özel bir silikon sıvısıyla doldurulmuş, amortisör adı verilen, hava geçirmez şekilde kapatılmış, manyetik olmayan bir tüp bulunur. Bu sıvının içinde yay yüklü bir demir çekirdek bulunmaktadır. Aşırı yük oluştuğunda manyetik akı demir çekirdeği kutup parçasına doğru çeker. Bu çekirdeğin hareketi, silikon sıvısının yer değiştirmesiyle kasıtlı olarak yavaşlatılır ve ters zaman gecikmesi özelliği yaratılır. Silikon sıvısının viskozite indeksi sönümleme davranışını ve fiziksel gecikme zamanlamasını belirler. Daha kalın sıvılar daha uzun gecikmelere neden olurken, daha ince sıvılar daha hızlı harekete izin verir.
Aşırı yük sırasındaki işlem sırası şu spesifik mekanik adımları takip eder:
Akım, nominal eşiği aşarak bobindeki manyetik akıyı artırır.
Manyetik kuvvet, demir çekirdeği tutan yay geriliminin üstesinden gelir.
Çekirdek, sıvının viskozitesi ve aşırı yükün büyüklüğü tarafından belirlenen hız ile silikon sıvısı içinde hareket etmeye başlar.
Çekirdek kutup parçasına ulaştığında manyetik isteksizlik önemli ölçüde düşer.
Manyetik kuvvetteki ani artış, kesici kontakların mandalını açarak armatürü harekete geçirir.
Büyük bir kısa devre arızası meydana gelirse, manyetik kuvvet o kadar şiddetli olur ki yayı anında yener. Bu, demir çekirdeğin sıvı içinde hareket etmesini beklemeden, amortisörü tamamen atlayarak armatürü harekete geçirmeye yetecek kadar akı üretir. Bu, ani açma eşiğini tanımlayarak yıkıcı arızalara karşı anında koruma sağlar.
Bir açma eğrisi veri sayfasını analiz ederken mühendisler, zamanı akıma göre eşleyen logaritmik bir grafik ararlar. Paneliniz için doğru bileşeni belirlemek amacıyla bu tabloları nasıl okuyacağınızı anlamalısınız.
X ekseni, kesicinin nominal akımının yüzdesi veya katları olarak ifade edilen akımı temsil eder (örn. %100, %125, %200, %1000).
Y ekseni, genellikle 0,001 saniyeden 1.000 saniyeye kadar uzanan logaritmik bir ölçekte, saniye cinsinden yolculuk süresini temsil eder.
Mekanik üretim hafif fiziksel değişiklikler içerdiğinden kırıcılar tek bir matematiksel çizgide devreye girmez. Bunun yerine bir tolerans aralığı içerisinde çalışırlar. Bu bant, grafikteki minimum ve maksimum yolculuk süresi eğrileri arasında kalan alandır. Uygun şekilde belirlenmiş bir kesici, herhangi bir aşırı akım durumunda bu gölgeli bölge içerisinde bir yerde açacaktır. Sisteminizi, kesicinin bandın en hızlı kenarında açabileceğini veya en yavaş kenara kadar tutabileceğini varsayarak tasarlamalısınız.
Bu işlemi iki sınır tanımlar. "Tutulması gereken" limit tipik olarak nominal akımın %100"üne ayarlanır; bu, kesicinin tam nominal yükünü açmadan süresiz olarak taşıyacağı anlamına gelir. Genellikle nominal akımın %125"i veya %135"i olarak ayarlanan "zorunlu açma" sınırı, kesicinin belirli bir zaman penceresi içinde açma yapmasının garanti edildiği eşiktir. Bu iki sınır arasında çalışmak, tam üretim toleranslarına ve küçük çevresel faktörlere bağlı olarak açmanın meydana gelebileceği veya gelmeyebileceği gri alandır.
Koruma teknolojilerinin karşılaştırılması, hidrolik manyetik kırıcıların spesifikasyonlarının alternatif seçeneklere göre gerekçelendirilmesine yardımcı olur. Birincil farklılaştırıcı, iç mekanizmaların ortam sıcaklığına ve soğuğa nasıl tepki verdiğidir. Dış mekan veya iklimlendirilmemiş alanlar için paneller tasarladığınızda, termal yönetim büyük bir mühendislik baş ağrısına dönüşür.
Termal manyetik kesiciler, içlerinden geçen akımın ürettiği ısıya bağlı olarak bükülen bimetalik şeritlere dayanır. Çalışmak için ısıya bağımlı olduklarından ortam sıcaklığı değişimlerine karşı oldukça hassastırlar. Sıcak bir ortama bir termal kesici monte edilirse, ortam ısısı bimetalik şeridi önceden büker. Bu, açma eğrisinin sola kaymasına neden olur, bu da kesicinin erken açma yapması ve genellikle nominal akımının çok altında olması anlamına gelir. Sıcak yaz günlerinde yük normal çalışırken bile sıkıntılı yolculuklarla karşı karşıya kalırsınız.
Tersine, donma ortamlarında şeridin bükülmesi için daha fazla akım üretilen ısıya ihtiyaç duyulur ve bu da eğriyi sağa kaydırır. Ortamın soğuk olması, bimetal şeridin amaçlanan akım eşiğinde bükülmesini engellediği için kesici, gerçek bir aşırı yük sırasında devreyi korumada başarısız olabilir.
Hidrolik manyetik kesiciler ortam ısısından bağımsız olarak hassas, sabit açma noktaları sunar. Termal genleşme yerine manyetik akıya dayandıkları için akım taşıma kapasiteleri sabit kalır. Buradaki ödünleşim, bu hassas mekanizmaların seri üretilen termal birimlerle karşılaştırıldığında genellikle daha yüksek bir başlangıç bileşen maliyeti taşımasıdır. Ancak operasyonel güvenilirlik çoğu zaman ön masrafları karşılar.
Özellik | Termal-Manyetik Kırıcı | Hidrolik Manyetik Kırıcı |
|---|---|---|
Algılama Mekanizması | Bimetalik şerit (ısı) | Solenoid bobin (manyetik akı) |
Sıcaklık Hassasiyeti | Yüksek (değer kaybı gerektirir) | Yok (-40°C ila +85°C arasında stabil) |
Sıcakta Rahatsız Edici Takılma Riski | Yüksek | Düşük |
Zaman Gecikmesi Özelleştirmesi | Sınırlı | Sıvı viskozitesi sayesinde son derece özelleştirilebilir |
Bu sıcaklık bağımsızlığı, dış mekan telekom muhafazaları, deniz makine daireleri, güneş enerjisi invertörleri ve yüksek yoğunluklu endüstriyel kontrol panelleri için hayati öneme sahiptir. Bu uygulamalarda sıcaklıklar gündüzden geceye ve mevsimden mevsime çılgınca dalgalanır. Hidrolik manyetik kesici, -40°C ila +85°C arasında "tutulması gereken" derecesinin nominal akımın tam olarak %100"ünde kalmasını sağlar ve mühendislerin yaz sıcağını telafi etmek için kesiciyi aşırı boyutlandırmasına gerek kalmadan tutarlı koruma sağlar.
Yazın rahatsız edici açmaları önlemek için bir termal kesiciyi aşırı boyutlandırdığınızda, doğal olarak kış aylarındaki koruma seviyesinden ödün vermiş olursunuz. Hidrolik manyetik teknoloji bu tehlikeli uzlaşmayı tamamen ortadan kaldırır.
Üreticiler, mühendislerin kesicinin tepkisini doğrudan belirli yük profillerine göre haritalandırmasına olanak tanıyan çeşitli standart endüstri tetikleme eğrileri sunar. Doğru gecikmenin seçilmesi, sıkı korumayı sürdürürken istenmeyen açmaları da önler. Farklı elektrik yükleriyle uğraşırken herkese uyan tek boyutlu bir yaklaşımı kullanamazsınız.
Hızlı açma eğrileri, aşırı akım algılandığında neredeyse anında (genellikle milisaniye cinsinden) açma yaparak çok az veya hiç zaman gecikmesi içermez. Bunlar, hassas elektronik ekipmanlar, yarı iletken koruma, tıbbi cihazlar ve sıfır ani akıma sahip tamamen dirençli yükler için en uygunudur. Bu uygulamalarda sürekli aşırı akım, anında bileşen arızasına neden olabilir. Amortisördeki sıvı son derece incedir veya mekanik bağlantı, gecikmeyi neredeyse tamamen atlayacak şekilde tasarlanmıştır.
Orta eğriler orta derecede bir gecikme sağlayarak küçük, kısa süreli geçici akımların gücü kesmeden geçmesine olanak tanır. Genel aydınlatma, karışık kontrol döngüleri, ofis ekipmanı ve küçük ani akımların beklendiği ancak ağır motor çalıştırmanın mevcut olmadığı standart güç dağıtımı için standart seçimdirler. Bu eğri, standart duvar prizlerinin ve temel ticari dağıtım panellerinin genel tepkisini taklit eder.
Uzun yolculuk eğrileri önemli bir zaman gecikmesine neden olur. Bu, ağır, sürekli geçici akımların kesiciyi tetiklemeden geçmesine olanak tanır. Kararlı duruma ulaşması birkaç saniye süren yüksek başlatma akımlarına sahip motorlar, solenoidler, transformatörler ve endüstriyel makineler için gereklidirler. Amortisör, demir çekirdeği yavaş hareket etmeye zorlayan, ekipmanın dönmesi ve mevcut çekişini normal seviyelere düşürmesi için zaman kazandıran yüksek viskoziteli bir silikon sıvısı kullanıyor.
Modern yüksek verimli ekipmanlar genellikle başlatıldığında büyük, yarım döngülü ani artışlar üretir. Yüksek ani akım eğrileri, sürekli koruma için standart bir aşırı yük eğrisini korurken, bazen nominal akımın 30 katına kadar olan bu büyük ani artışları göz ardı edecek şekilde tasarlanmış özel bir atalet çarkına veya değiştirilmiş bir amortisöre sahiptir. Bunlar, yüksek verimli AC motorlar, anahtarlamalı güç kaynakları ve büyük kapasitif yükler için en iyisidir. Mekanik damper, açma mandalını hareket ettirmeden manyetik sivri uçun başlangıç kinetik enerjisini emer.
Eski sistem özelliklerini değiştiren mühendisler için, hidrolik-manyetik gecikme eğrilerini geleneksel IEC termal-manyetik eğri tanımlarıyla eşlemek yararlı olacaktır. Bu, eski panelleri yükseltirken sürekliliği sağlar.
Hidrolik-Manyetik Eğri | Tipik IEC Eşdeğeri | Birincil Başvuru |
|---|---|---|
Hızlı Gecikme | B Tipi / Z Tipi | Hassas elektronikler, dirençli yükler |
Orta Gecikme | Tip C | Genel dağıtım, aydınlatma, küçük motorlar |
Uzun Gecikme | D Tipi / K Tipi | Transformatörler, ağır sanayi motorları |
Yüksek Debi (Atalet) | Özel Motor Koruması | Anahtarlamalı güç kaynakları, yüksek verimli AC motorlar |
Kesin eğrinin seçilmesi ampirik yük verilerine dayalı bir mühendislik çerçevesi gerektirir. Kalkış profilini tahmin etmek çoğu zaman operasyonel hatalara yol açar. Yük altında devrenin gerçek fiziksel davranışını ölçmelisiniz.
Bir devreyi doğru şekilde korumak için yükün geçici profilini bir osiloskop kullanarak yakalamalı ve çizmelisiniz. Bu, tepe genliğinin, ani bozulma zarfının ve kararlı durum süresinin ölçülmesini içerir.
Osiloskopa bir akım probu bağlayın ve onu birincil yük iletkeninin etrafına sıkıştırın.
Ekipmanın başlatıldığı tam anı yakalamak için osiloskopu tetikleyin.
Akım tepe noktasını kaydedin ve akımın sürekli değerine ulaşması için geçen süreyi ölçün.
Bu veri noktalarını doğrudan üreticinin yolculuk eğrisi veri sayfasına çizin.
Bu veriler alındıktan sonra yük profilini kesicinin veri sayfası grafiğine yerleştirin. Ani akım eğrisinin, tolerans bandının minimum açma sınırının altında rahatça oturduğundan emin olun. Yük profili gölgeli tolerans alanına geçerse, rahatsız edici açma olasılığı yüksektir ve daha uzun gecikmeli veya eylemsiz sönümleyicili bir eğri seçmelisiniz.
Seçici koordinasyon, bir arızanın en yakın alt devre kesici tarafından yerel olarak izole edilmesini sağlayarak tüm tesis genelinde kademeli elektrik kesintilerinin önlenmesini sağlar. Seçilen açma eğrisinin ana kesiciler ve alt sigortalarla koordinatlarını sağlamanız gerekir. Birincil ve ikincil koruma cihazları arasında çakışan toleranslar olmadığından emin olmak için tek bir koordinasyon çalışma grafiğinde çoklu açma eğrilerinin kesişme noktalarını analiz edin. Alt kesicinin, üst kesicinin mandalını açmaya başlamadan önce arızayı temizlemesi gerekir.
Dahili bobin tarafından üretilen manyetik akı, güç kaynağına bağlı olarak farklı davranır. 60Hz için kalibre edilmiş bir kesici, farklı manyetik akı özellikleri ve endüktans nedeniyle bir DC devresine uygulandığında farklı bir açma eğrisine sahip olacaktır. Doğru spesifikasyon için eğrinin DC, AC 50/60Hz veya AC 400Hz"e göre nasıl değiştiğinin değerlendirilmesi gereklidir. Bazı üreticiler çift frekanslı kalibre edilmiş eğriler sunarken, bunlar genellikle daha geniş tolerans bantlarıyla birlikte gelir ve korumanın hassasiyetini azaltır.
Fiziksel ve çevresel gerçekler amaçlanan koruma profilini tehlikeye atabilir. Bu risklerin erken belirlenmesi, sahadaki arızaları ve maliyetli yeniden tasarımları önler.
İç demir çekirdeğin hareketi yerçekiminden etkilenir. Dikey montaj için kalibre edilmiş bir kesicinin yatay olarak monte edilmesi, açma eğrisini kaydırabilir ve genellikle açmayı %10 ila %20 oranında hızlandırabilir veya geciktirebilir. Çekirdeğin ağırlığı, yönelime bağlı olarak ya manyetik çekime karşı koyar ya da ona yardımcı olur. Hesaplamalarınızı ayarlamak için her zaman satın alma sırasında montaj düzlemini belirtin veya üreticinin yönlendirme azaltma faktörlerini uygulayın.
Mobil ekipman, deniz taşıtları veya demiryolu sistemleri gibi yüksek titreşimli ortamlar, amortisör veya armatür içinde mekanik yer değiştirmeye neden olabilir. Bu, eğri boyunca erken açmaya yol açar. Manyetik akı tetikleme eşiğinin altında olsa bile fiziksel sarsıntı mandal mekanizmasını sektirerek açabilir. Titreşime dayanıklı sönümleme sistemlerine sahip kesicileri seçin veya baskın şok vektörlerine karşı koymak üzere tasarlanmış montaj konumlarını belirtin.
Nihai tetikleme noktası sıcaklığa dayanıklı kalırken aşırı soğuk, amortisördeki silikon sıvısının viskozitesini artırır. -40°C"de, daha yoğun olan sıvı, aşırı yükleme sırasında zaman gecikmesini uzatır. Kesici yine de doğru akım seviyesinde açma yapacaktır ancak bunun yapılması biraz daha uzun sürecektir. Uzatılmış gecikmenin aşağı yöndeki kablolara zarar vermediğinden emin olmak için, arktik veya yüksek rakımlı ortamlardaki uygulamalar için üreticinin düşük sıcaklık zaman gecikmesi varyans verilerini inceleyin.
Modern, yüksek verimli anahtarlamalı güç kaynağı için standart bir uzun gecikme eğrisinin kullanılması, genellikle milisaniyenin altındaki kapasitif dalgalanmalar nedeniyle başlatma sırasında rahatsız edici açmalara neden olur. Standart gecikme eğrilerine güvenmek yerine, modern kapasitif yükler için özel geçici bastırma mekanizmalarına sahip kesiciler belirtin. Atalet çarkı mekanizması, mikrosaniyelik ani yükselişler sırasında armatürün hareket etmesini fiziksel olarak engeller ve normal aşırı yüklemeler için çok büyük bir zaman gecikmesi gerektirmeden üstün koruma sağlar.
Doğru hidrolik manyetik devre kesici açma eğrisini seçmek, kesicinin nominal akımını sürekli yük ile eşleştirmekten daha fazlasını gerektirir. Mühendisler, kesicinin gerçek aşırı yüklere ve kısa devre arızalarına hızla yanıt verirken normal geçici dalgalanmaları tolere etmesini sağlamak için başlatma ani büyüklüğünü, geçici süreyi, çalışma frekansını, seçici koordinasyonu, montaj yönünü, titreşimi ve çevre koşullarını değerlendirmelidir.
Ani akımın tam tepe genliğini ve bozulma zarfını haritalamak için ekipmanınızın geçici başlatma işleminin osiloskop verilerini toplayın.
Uygun hızlı, orta, uzun veya eylemsiz gecikme eğrisini seçmek için yakalanan yük profilini üreticinin veri sayfalarına yerleştirin.
Yer çekiminin neden olduğu eğri kaymalarının yolculuk zamanlamasını değiştirmesini önlemek için tedarik sırasında tam montaj yönünü belirtin.
Amaçlanan çevre koşullarında ve titreşim profillerinde fiziksel doğrulama testleri için örnek kırıcılar talep edin.
Elektrik koruma bileşeni geliştirme ve üretimindeki geniş deneyimiyle CHINEHOW , endüstriyel ekipmanlar, telekomünikasyon, denizcilik sistemleri, yenilenebilir enerji, ulaşım ve diğer zorlu uygulamalar için hidrolik manyetik devre kesiciler ve özelleştirilmiş koruma çözümleri sunar. Mühendislik uzmanlığı, hassas üretim, kalite kontrol ve uygulama odaklı özelleştirme ile desteklenen CHINEHOW, müşterilerin güvenilir devre koruması için uygun akım değerlerini, açma eğrilerini, montaj konfigürasyonlarını ve elektrik özelliklerini seçmelerine yardımcı olur.
Hidrolik manyetik devre kesiciyi seçmeden önce, yalnızca nominal akım değerlerine güvenmek yerine gerçek yük profilini ve çalışma ortamını üreticiyle teyit edin.
C: Bir kesicinin nominal akımının çeşitli katlarında açma yapması için geçen süreyi gösteren grafiksel bir gösterimdir. Bu zamanlama, dahili bir manyetik bobin ile sıvı dolu bir gösterge paneli arasındaki etkileşim tarafından belirlenir ve hassas, sıcaklığa dayanıklı aşırı akım koruması sağlar.
C: Yerçekimi, içteki hareketli demir çekirdeğe etki eder. Dikey montaj için kalibre edilmiş bir kesici yatay olarak monte edilirse, yerçekimi, çekirdeğin sıvı yoluyla direncini değiştirir, bu da zaman gecikme eğrisini %10 ila %20 oranında kaydırarak erken veya gecikmeli açmaya neden olabilir.
C: Hidrolik manyetik kesiciler çalışmak için ısıya ihtiyaç duymazlar; bu da aşırı ortam sıcaklığı değişimlerinde tetikleme eşiklerinin tamamen sabit kaldığı anlamına gelir. Termal kesiciler sıcak ortamlarda gücünü kaybeder ve erken devreden çıkar veya donma koşullarında geç devreden çıkar.
C: Tutılması gereken limit, kesicinin hiç açma yapmadan sürekli olarak taşıyacağı maksimum akımdır (genellikle nominal değerin %100"ü). Zorunlu açma sınırı (genellikle %125 veya %135), kesicinin belirli bir zaman dilimi içerisinde devreyi açmasının garanti edildiği kesin eşiktir.
C: Genellikle hayır. Bobin tarafından üretilen manyetik akı, AC ve DC akımları arasında farklılık gösterir. Bir DC devresinde AC kalibreli bir kesicinin kullanılması manyetik kuvveti değiştirir, açma eğrisini değiştirir ve kesicinin DC arkını söndürme yeteneğinden potansiyel olarak ödün verir.
