Görev açısından kritik elektrik sistemleri, özellikle aşırı veya değişken ortam sıcaklıklarına maruz kalan ortamlarda, istenmeyen açmalardan kaynaklanan ciddi operasyonel risklerle karşı karşıyadır. Geleneksel termal manyetik kesicilerin çalışması dahili ısı üretimine dayanır. Bu temel bağımlılık önemli mühendislik sınırlamaları getirir. Saha teknisyenlerini ve sistem tasarımcılarını, sistemleri çevrimiçi tutmak için bileşenleri aşırı belirtmeye ve karmaşık sıcaklık azaltma formülleri uygulamaya zorluyor. Sonuç olarak hassas devre koruması tehlikeye girer ve hassas ekipmanlar gerçek arızalara karşı savunmasız kalır. Hidrolik manyetik devre kesici bu özel saha sorununu doğrudan çözer. Tamamen sıcaklıktan bağımsız, son derece özelleştirilebilir bir koruma mekanizması sağlar. Operasyonel güvenilirliğin, kesin açma noktalarının ve anında sıfırlama özelliklerinin kesinlikle tartışılmaz olduğu zorlu ortamlar için bu özel teknolojiye ihtiyacınız var. Bu mekanik sistemin tam olarak nasıl çalıştığını, temel alan avantajlarını ve spesifik endüstriyel uygulamanız için doğru üniteyi belirlemek için gereken teknik çerçeveyi ayrıntılı olarak açıklayacağız.
Sıcaklıktan Bağımsızlık: Hidrolik manyetik kesiciler, ortam sıcaklığı dalgalanmalarından bağımsız olarak nominal akımının %100"ünü taşır ve değer kaybı hesaplamalarına olan ihtiyacı ortadan kaldırır.
Özelleştirilebilir Açma Eğrileri: Sıvı dolu gösterge paneli tasarımı, aşırı yük korumasından ödün vermeden belirli ani akımlara uyum sağlayarak zaman gecikmelerinin hassas şekilde uyarlanmasına olanak tanır.
Anında Sıfırlama Yeteneği: Bir hatanın ardından soğuma süresi gerektiren termik kesicilerin aksine, hidrolik manyetik varyantlar, arıza giderildikten hemen sonra sıfırlanabilir.
İçindekiler

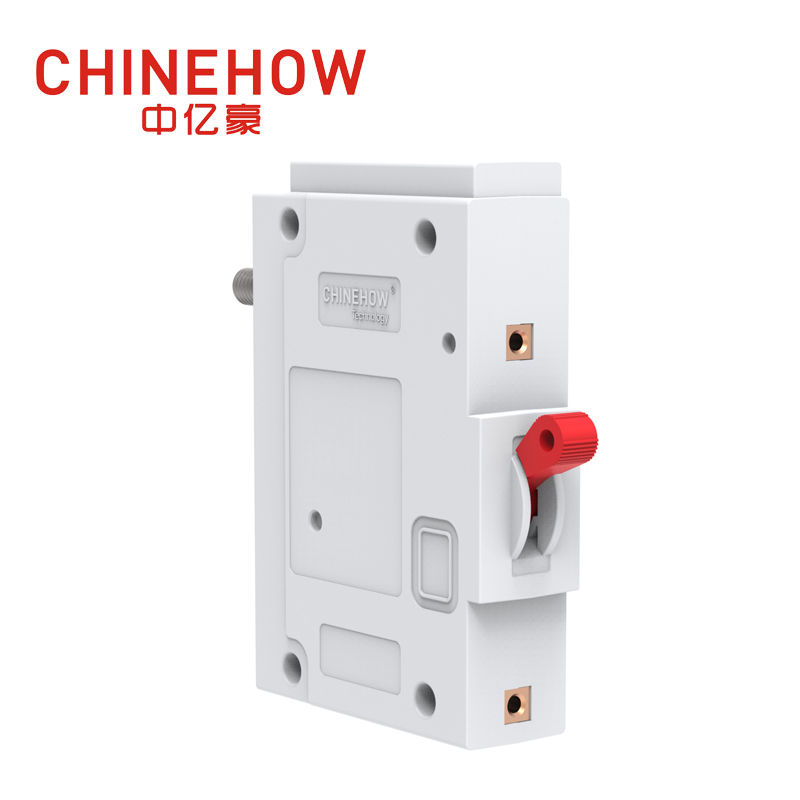

Bu koruma teknolojisinin özü seri bağlı bir elektromanyetik bobine dayanır. Yük akımı normal çalışma sırasında doğrudan bu ağır hizmet bobininden akar. Akım bakır sargılardan geçerken aktif yükle doğru orantılı bir manyetik akı üretir. Standart çalışma koşulları altında hassas şekilde kalibre edilmiş bir yay, iç armatürü açık tutar. Fiziksel manyetik devre, işlenmiş bir boyunduruk, bir kutup parçası ve armatür düzeneğinin kendisinden oluşur. Bu metalik bileşenler manyetik alanı yönlendirmek ve yoğunlaştırmak için birlikte çalışır. Akım belirtilen nominal limitler dahilinde kaldığında, üretilen manyetik kuvvet, mekanik yay gerginliğinin üstesinden gelmek için yeterli değildir. Devre kapalı kalır ve güç kesintisiz olarak akar.
Özel bir hidrolik amortisör mekanizması, orta dereceli aşırı yüklemeler sırasında kasıtlı zaman gecikmesini kontrol eder. Bu bileşen, tamamen belirli bir derecedeki silikon sıvısıyla doldurulmuş dahili pirinç veya manyetik olmayan bir silindire sahiptir. Bu sıvı banyosunun içinde hareketli bir demir çekirdek ve özel bir geri dönüş yayı bulunur. Silikon sıvısının özgül viskozitesi, demir çekirdeğin hareketinin tam hızını belirler. Orta derecede bir aşırı yük meydana geldiğinde, artan manyetik alan, çekirdeği yavaşça sıvının içinden çeker. Bu, mekanik bir zaman gecikmesi yaratarak, geçici motor çalıştırmalarından veya kapasitör şarj dalgalanmalarından kaynaklanan istenmeyen durumları önler. Sıvının viskozitesi aşırı sıcaklık değişimleriyle biraz değişir. Bu varyans zaman gecikme süresini marjinal olarak etkiler. Ancak minimum açma akımını veya kesicinin %100 tutma kapasitesini asla değiştirmez.
Açma dinamikleri, elektrik arızasının türüne bağlı olarak önemli ölçüde farklılık gösterir. Sürekli bir aşırı yük durumu sırasında aşırı akım, demir çekirdeği silikon sıvısı içinden yavaşça kutup parçasına doğru çeker. Bu fiziksel hareket iç hava boşluğunu azaltır ve manyetik isteksizliği arttırır. Sonunda manyetik kuvvet, armatürü çekecek ve mekanik mandalı harekete geçirecek kadar güçlü hale gelir. Ölü bir kısa devre tamamen farklı bir mekanik reaksiyon yaratır. Büyük arıza akımları anlık, karşı konulmaz bir manyetik kuvvet üretir. Bu kuvvet, çekirdeğin konumu ne olursa olsun, armatürü anında çekmeye yeterlidir. Mandalı çeker ve sıvı gecikmesini tamamen atlayarak devreyi milisaniyeler içinde keserek felaketle sonuçlanabilecek tel erimesini veya yangınları önler.
Açma akımı stabilitesi, sahadaki bu iki farklı teknolojiyi birbirinden ayırmaktadır. Termal-manyetik kesiciler, tamamen ortam sıcaklığına bağlı olarak değişen açma noktaları sergiler. Sıcak bir jeneratör odası, tetikleme eşiklerini düşürerek erken kapanmalara neden olurken, dondurucu bir dış panel bunu yükselterek kabloların hasar görmesine neden olur. Hidrolik manyetik devre kesici, harici ısı veya soğuktan bağımsız olarak sabit, düz açma noktalarını korur. Güç dağıtımı başka bir kritik alan faktörüdür. Hidrolik-manyetik tasarımlar, termal kesicilerde bulunan yüksek dirençli bimetalik şeritlerle karşılaştırıldığında önemli ölçüde daha düşük iç dirence sahiptir. Bu, kapalı, yoğun şekilde paketlenmiş kontrol panellerindeki ısı üretimini doğrudan azaltır. Açma eşikleri de mekanik olarak farklılık gösterir. Hidrolik manyetik üniteler, nominal akımın tam olarak %100'ünü tutar ve genellikle %125 ile %135 arasında güvenilir bir şekilde açma yapar.
Ağır ekipmanın çalıştırılması rutin olarak büyük ani akımlar üretir. Termal kesiciler, bu geçici ani artışları göz ardı etmek için fiziksel termal kütlelerine güvenir. Bu yaklaşım son derece tutarsızdır. Bu tamamen kesicinin önceden var olan termal geçmişine bağlıdır. Kesici normal bir yük taşımaktan dolayı zaten ısınmışsa, standart bir motor ani akımı sıklıkla rahatsız edici bir açmaya neden olur. Hidrolik manyetik kırıcılar, mekanik akışkan dinamiği yoluyla ani akımları yönetir. Zaman gecikmesi eğrilerini tam olarak haritalandırmak için belirli sıvı viskozitelerini kullanırlar. Mühendisler bu özel eğrileri bilinen motor, transformatör veya kapasitif yük ani akım profilleriyle eşleştirir. Bu, genel aşırı yük korumasından ödün vermeden ekipmanın güvenilir şekilde başlatılmasını sağlar.
Sistem kurtarma hızı, kritik uygulamalarda operasyonel çalışma süresini belirler. Açılmış termal bimetalik elemanlar, geçişi sıfırlayabilmeniz için zorunlu, fiziksel bir soğuma süresi gerektirir. Bunları çok erken sıfırlamaya çalışırsanız, sıcak bimetal hemen tekrar devreye girecektir. Bu, sistemin restorasyonunu geciktirir ve bakım ekiplerini hayal kırıklığına uğratır. Hidrolik manyetik kesiciler anında mekanik sıfırlama özelliği sunar. Açma mekanizmasını harekete geçirmek için ısıya güvenmediklerinden sıfır soğutma süresi gerekir. Aşağı yöndeki elektrik arızasını giderdikten sonra kesiciyi anında sıfırlayabilirsiniz. Bu mekanik avantaj, telekomünikasyon merkezleri ve deniz taşıtları gibi yüksek riskli ortamlardaki aksama süresini önemli ölçüde azaltır.
Teknik Parametre | Hidrolik Manyetik Kırıcı | Termal-Manyetik Kırıcı | Elektronik Açma Birimi (ETU) |
|---|---|---|---|
Açma Noktası Sıcaklık Hassasiyeti | Yok (Düz akım derecelendirme eğrisi) | Yüksek (Manuel değer kaybı gerektirir) | Minimal (Dahili sensörler tarafından kontrol edilir) |
Dahili Güç Kaybı (Isı Dağılımı) | Çok Düşük | Yüksek (Bimetalik element direnci) | Ilıman |
Gecikmeyi Sıfırla | Sıfır (Anında mekanik sıfırlama) | Önemli (Soğuma gerektirir) | Sıfır (Anında elektronik sıfırlama) |
Titreşim Toleransı | Orta (Yönelim farkındalığı gerektirir) | Yüksek | Çok Yüksek |
Nominal akımın tam olarak %100"ünü taşıyabilme yeteneği, birincil mühendislik başarısı kriteridir. 20A sürekli yük için 20A kesiciyi mutlak güvenle belirleyebilirsiniz. Muhafazanın iç ısı artışını veya ortam koşullarını hesaba katmanız gerekmez. Dış mekan NEMA muhafazalarındaki güneş enerjisi yükü, kesicinin gerçek performansıyla tamamen alakasız hale gelir. Bu, elektrik mühendisliği sürecini büyük ölçüde basitleştirir. Termal değer kaybı tablolarıyla ilgili tahminleri ve sorumluluğu ortadan kaldırır. Gereksiz, aşırı büyük güvenlik marjları oluşturmadan optimum ekipman performansı sağlayarak, tam olarak çizimde belirttiğiniz koruma seviyesini elde edersiniz.
Rahatsız edici tetiklemeler saha operasyonlarını aksatır ve tesis üretkenliğine zarar verir. Ortam ısısının tetikleme denkleminden çıkarılması sistemin çalışma süresini anında dengeler. Zorlu, uzak veya koşulsuz ortamlar artık elektriksel güvenilirliğinizi belirlemiyor. 110°F"lik bir yaz günü pompa istasyonunuzun vaktinden önce kapanmasına neden olmayacaktır. Kesici yalnızca gerçek, ölçülen elektrik arızalarına yanıt verir. Bu mekanik hassasiyet, hassas endüstriyel prosesleri korur ve sürekli üretim tesislerinde veya uzak veri işleme tesislerinde maliyetli, açıklanamayan kesintileri önler.
Yoğun dağıtım panolarında elektrik verimliliği büyük önem taşımaktadır. Hidrolik manyetik kesiciler, kontaklar ve bobin boyunca olağanüstü düşük iç direnç sunar. Bu, cihazın kendisinde minimum güç kaybıyla sonuçlanır. Azalan güç kaybı, panel muhafazası içinde önemli ölçüde daha az ısı üretimi anlamına gelir. Daha düşük dahili kabin sıcaklıkları, PLC"ler ve güç kaynakları gibi yakındaki hassas elektronik bileşenlerin çalışma ömrünü uzatır. Ayrıca genel muhafazanın aktif soğutma gereksinimlerini de azaltır. Bu verimlilik artışı, daha istikrarlı, güvenilir ve daha serin bir elektrik dağıtım sistemine doğrudan katkıda bulunur.
Bu kırıcıların dahili mekanik tasarımı, kapsamlı saha özelleştirmesine uygundur. Uzaktan izleme için yardımcı anahtarları ve alarm kontaklarını doğrudan direk tertibatına entegre edebilirsiniz. Çift bobinli konfigürasyonlar, uzaktan açma ve standart aşırı akım açma fonksiyonlarının tek, kompakt bir ünitede bulunmasına olanak tanır. Şönt açmalar, yangın alarmlarına veya acil durdurmalara bağlı acil kapatma yetenekleri sağlar. Bu aksesuar seçenekleri karmaşık kontrol ve izleme şemalarına olanak tanır. Mühendisler, DIN rayına harici röleler veya büyük kontaktörler eklemeden devre koruma stratejisini tam SCADA sistem gereksinimlerini karşılayacak şekilde uyarlayabilir.
Yüksek yoğunluklu sunucu rafları kusursuz, kesintisiz güç dağıtımı gerektirir. Veri merkezlerindeki dahili kabin sıcaklıkları, BT işlem yüklerine ve HVAC soğutma döngülerine bağlı olarak önemli ölçüde dalgalanır. Hidrolik manyetik devre kesici, tam olarak bu ortamlardaki güç dağıtım üniteleri (PDU'lar) için mükemmel şekilde uygundur. Sunucunun egzoz ısısının doğrudan panele üflenmesinden bağımsız olarak hassas aşırı akım korumasını korur. Bu, kritik ağ altyapısı için maksimum çalışma süresi sağlar ve termal olarak tetiklenen rahatsız edici gezilerden kaynaklanan kademeli raf arızalarını önler.
Deniz taşıtları ve açık deniz sondaj platformları, elektrikli ekipmanlar için aşırı çevresel zorluklar ortaya çıkarmaktadır. Gemi makine daireleri yoğun, hapsolmuş ısı üretirken, dış güverte muhafazaları aşırı hava koşulları, tuz spreyi ve doğrudan güneş enerjisi yüklemesiyle karşı karşıyadır. Hidrolik manyetik kırıcılar bu bölgelerde olağanüstü iyi performans gösterir. Makine dairesinden kutup havasına kadar olan ortam sıcaklığı değişimlerini tamamen göz ardı ederler. Ayrıca, pek çok özel model, sıkı deniz tutuşmasına karşı koruma standartlarına uygundur. Bu, patlayıcı yakıt gazlarının bulunabileceği sintine alanlarında kullanımlarını güvenli hale getirerek gemi güvenliğini ve operasyonel sürekliliği sağlar.
Şebeke ölçekli güneş ve rüzgar kurulumları büyük ölçüde uzak, koşulsuz dış mekan muhafazalarına dayanır. Güneş enerjisi birleştirici kutuları ve batarya enerji depolama sistemleri (BESS), öğle güneşinden dondurucu gecelere kadar büyük sıcaklık değişimlerine maruz kalır. Ark hatalarını ve ekipman hasarını önlemek için hassas DC devre koruması zorunludur. Hidrolik manyetik kesiciler, herhangi bir termal değer kaybı olmaksızın tutarlı, güvenilir DC koruması sağlar. Devasa akü gruplarının ve fotovoltaik dizilerin benzersiz arıza özelliklerini ele alarak tüm iklimlerde güvenli ve verimli yenilenebilir enerji üretimi sağlarlar.
Savunma sistemleri ve ağır ulaşım ağları sağlam, arıza korumalı güvenilirlik gerektirir. Demiryolu lokomotifleri ve transit araçları geniş, öngörülemeyen sıcaklık aralıklarında çalışır. Ayrıca taşıma sırasında sürekli olarak yüksek şok ve titreşim profillerine maruz kalırlar. Hidrolik manyetik kırıcılar, atalet tekerlekleriyle uygun şekilde seçildiğinde bu talepleri tam olarak karşılar. Ağır çekiş motorları ve hassas yardımcı sistemler için hassas aşırı akım koruması sağlarlar. Aşırı fiziksel koşullar altında istikrarlı performansları, onları ekipman arızasının bir seçenek olmadığı askeri ve havacılık uygulamaları için standart, güvenilir bir seçim haline getiriyor.
Doğru kesicinin belirlenmesi, devrenin kesin elektriksel parametrelerinin tanımlanmasıyla başlar. Özel sisteminiz için maksimum çalışma voltajını belirleyin. Bu, endüstriyel motorlar için 480V"a kadar AC veya batarya tesisleri için 125V"a kadar DC veya daha yüksek olabilir. Daha sonra yükün gerektirdiği tam sürekli akım değerini belirleyin. Son olarak gerekli kısa devre kesme kapasitesini (AIC) değerlendirin. Bu kritik değer, kesicinin, yıkıcı fiziksel hasara maruz kalmadan veya ark parlaması yangınına neden olmadan, mevcut maksimum arıza akımını şebekeden güvenli bir şekilde temizleyebilmesini sağlar.
Zaman gecikme eğrileri spesifik yük profiline mükemmel şekilde uymalıdır. Eğri 1 anlık veya çok kısa bir gecikme sağlar. Bunu özellikle sıfır gecikme gerektiren son derece hassas elektronik ekipmanlar ve yarı iletken koruma için kullanın. Eğri 2 kısa bir gecikme sunar. Genel amaçlı tesis kablolarına, dirençli ısıtma elemanlarına ve düşük akımlı elektroniklere uygundur. Eğri 3, karışık yükler ve hafif endüktif yükler için tasarlanmış orta düzeyde bir gecikme sağlar. Eğri 4 uzun bir gecikme sağlar. Bunu özellikle yüksek kalkışlı motorlar, büyük transformatörler ve büyük başlatma ani artışlarının beklendiği ve normal olduğu ağır endüstriyel makineler için belirtin.
Fiziksel entegrasyon, muhafaza için doğru form faktörünün seçilmesini gerektirir. Özel panel tasarımınıza uyacak modüler montaj stillerini değerlendirin. Seçenekler arasında telekom rafları için standart DIN Rayı, Panele veya Öne Montaj, Snap-In, PCB Montajı ve Plug-In mermi terminalleri bulunur. Çok fazlı sistemler için çok kutuplu konfigürasyonları göz önünde bulundurun. Yaygın açma mekanizmaları fiziksel olarak 1 kutuplu konfigürasyonları 4 kutuplu konfigürasyonlara bağlar. Bu, tüm fazların tek bir arızada aynı anda açılmasını sağlayarak pahalı üç fazlı motorlara ve aşağı yöndeki ekipmanlara tek fazda yıkıcı hasar verilmesini önler.
Mevzuata uygunluk, temel güvenliği ve performansı garanti eder. Spesifik bölgeniz ve sektörünüz için kritik değerlendirme boyutlarını listeleyin. Cihazlarda sıkı Branşman Devresi Koruması için UL 489"u veya Ek Koruma için UL 1077"yi arayın. Endüstriyel uygulamalar genellikle IEC 60947-2 veya EN 60934 uyumluluğunu gerektirir. Denizcilik kullanımı, motor bölmelerindeki Ateşleme Koruması için UL 1500"ü gerektirir. Savunma uygulamaları, MIL-PRF-55629 gibi sıkı Mil-Spec sertifikalarını gerektirir. Bu sertifikaların tam olarak doğrulanması, kırıcının sıkı, bağımsız test standartlarını karşılamasını sağlar.
İçteki demir çekirdek, dikey bir tüpün içindeki sıvının içinde hareket eder. Kesiciyi standart olmayan açılara monte ederseniz yer çekimi, açma süresini veya açma eşiğini değiştirebilir. Yatay veya baş aşağı monte edilmesi çekirdeğe karşı fiziksel direnci değiştirir. Bu saha riskini azaltmak için üreticinin oryantasyon değer kaybı tablolarına başvurun. Montaj açısına bağlı olarak genellikle açma akımında %5 ila %10"luk bir değişiklik görürsünüz. Alternatif olarak, özellikle mobil ekipmanlara evrensel montaj için tasarlanmış yay yüklü, yer çekimi dengelemeli tasarımları belirtin.
Aşırı mekanik şok, dengeli armatürün erken devreye girmesine neden olabilir. Bu, ağır mobil ekipmanlarda, madencilik kırıcılarında veya demiryolu uygulamalarında bilinen bir risktir. Bunu azaltmak için yüksek şok ve titreşim değerlerine sahip kesiciler belirleyin. Mekanik atalet sönümleyicileri veya ağır hizmet tipi kilitleme mekanizmalarıyla donatılmış üniteleri arayın. MIL-PRF-55629 gibi sağlam standartlarla uyumluluğu sağlayın. Doğru seçim, gerçek elektrik arızalarından ziyade fiziksel darbeden kaynaklanan istenmeyen açmaları önler.
-40°C"nin altındaki aşırı sıfırın altındaki ortamlarda, standart silikon sıvısının viskozitesi önemli ölçüde artar. Bu, sıvıyı kalınlaştırır ve hafif aşırı yüklemeler sırasında zaman-gecikme eğrisini uzatır. Kesici yine de açacaktır ancak belirtilenden daha uzun sürer. Bunu azaltmak için özel düşük sıcaklıklı sıvı formülasyonlarını seçin. Üreticiler bu özel sıvıları aşırı düşük sıcaklıklarda bile öngörülebilir zaman gecikmesi pencerelerini korumak için sunarak arktik koşullarda veya yüksek rakımlı kurulumlarda tutarlı koruma sağlar.
Sıcaklıkların sabit kaldığı kontrollü, standart ticari ortamlar için termal manyetik kesiciler yeterlidir. Ancak hidrolik manyetik devre kesici, sıcaklıkta değişkenlik gösteren, yüksek güvenilirliğe sahip endüstriyel, denizcilik ve telekomünikasyon uygulamaları için kesin mühendislik tercihi olmayı sürdürüyor. Termal değer kaybı olmadan hassas korumayı garanti eder.
CHINEHOW , endüstriyel ekipmanlar, telekomünikasyon, güç dağıtımı, denizcilik sistemleri ve diğer zorlu elektrik uygulamaları için güvenilir devre koruma ürünleri sağlar. Çözümleri, müşterilerin zorlu çevre koşullarında doğru aşırı akım koruması, istikrarlı performans ve güvenilir çalışma elde etmelerine yardımcı olmak için tasarlanmıştır.
Doğrudan yüksek ortam sıcaklıklarına bağlı istenmeyen açmaları belirlemek için mevcut elektrik panellerinizi denetleyin.
Güvenilir başlatma için gereken tam zaman-gecikme eğrisini seçmek için ekipmanınızın özel ani akım profillerini eşleştirin.
Muhafazalarınızdaki montaj yönlerini doğrulayın ve dikey montajın mümkün olmadığı durumlarda yerçekimi dengelemeli kesicileri seçin.
Belirtilen tüm kesicilerin, spesifik endüstri sektörünüz için gerekli olan doğru UL, IEC veya Mil-Spec sertifikalarına sahip olduğundan emin olun.
C: Hayır. Hidrolik manyetik kesiciler sıcaklıktan tamamen bağımsızdır. Nominal akımlarının %100"ünü taşırlar ve ortam sıcaklığına veya soğuğuna bakılmaksızın belirlenen eşik değerlerinde açma yaparlar.
C: Elektrik arızası giderildiğinde hemen sıfırlayabilirsiniz. Termal kesicilerin aksine, kilitlemeden önce fiziksel bir soğuma süresi gerektiren bimetalik şerit yoktur.
C: Standart modeller, yolculuk sürelerini %5-10 oranında değiştirebilen yer çekimine duyarlıdır. Dikey olmayan montaj uygulamaları için değer kaybı çizelgelerine başvurmalı veya yer çekimi telafili modelleri belirtmelisiniz.
C: Silikon sıvısı, iç demir çekirdeğin hareket hızını kontrol eder. Bu, orta dereceli aşırı yükler sırasında kasıtlı bir mekanik zaman gecikmesi yaratarak normal motor ani akımlarından kaynaklanan rahatsız edici açmaları önler.
C: Evet. DC uygulamaları için son derece etkilidirler çünkü yenilenebilir enerji kurulumlarında tipik olarak değişen dış ortam sıcaklıklarında hassas, azalmayan koruma sağlarlar.
C: Eğriyi özel yük profilinize göre eşleştirin. Hassas elektronikler için kısa gecikmeler, genel kablolama için orta gecikmeler ve yüksek ani motorlar ve ağır transformatörler için uzun gecikmeler kullanın.
