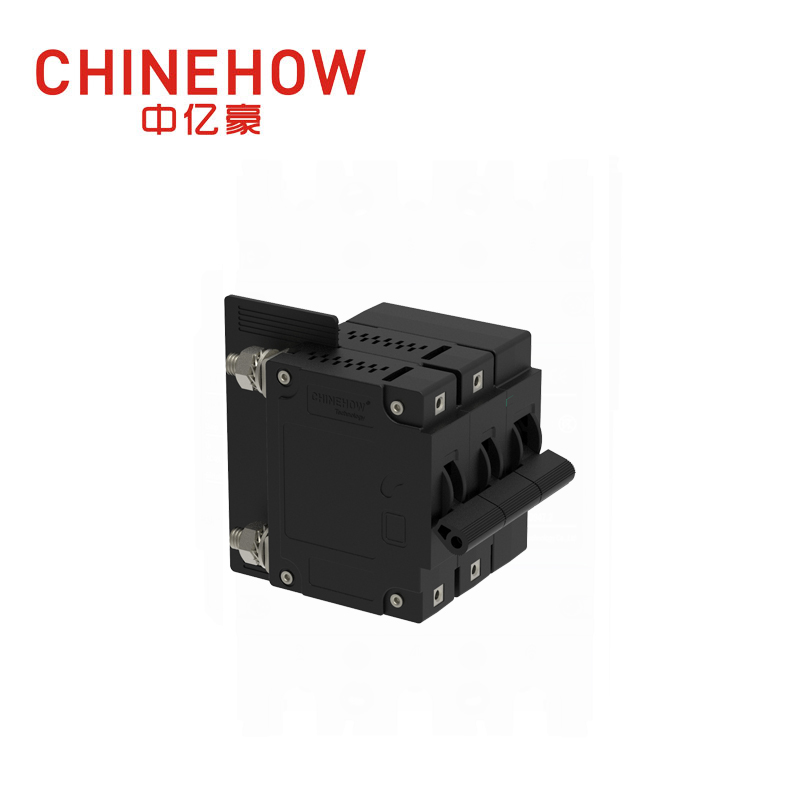

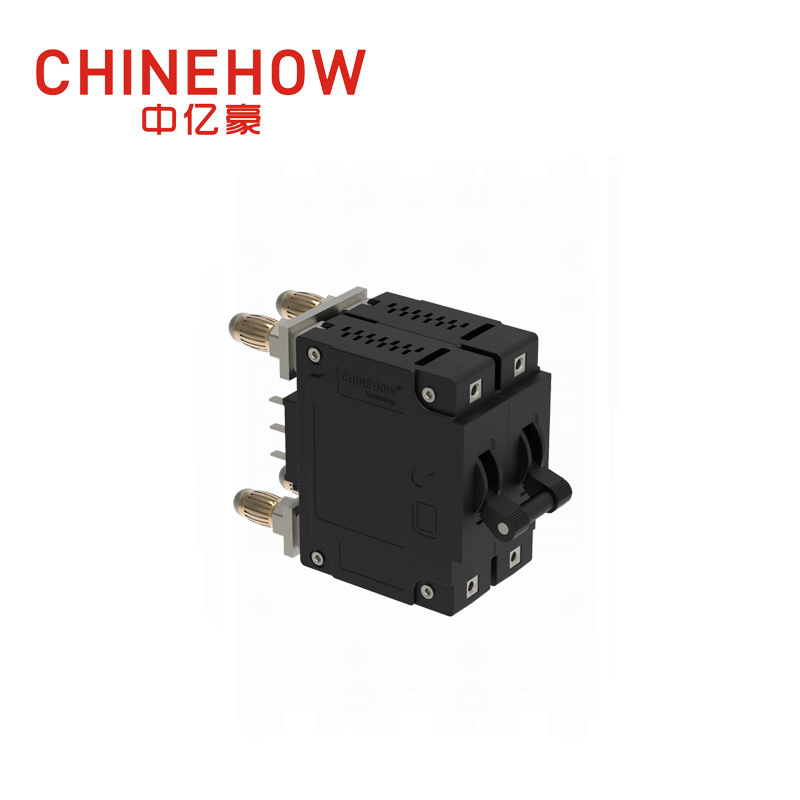

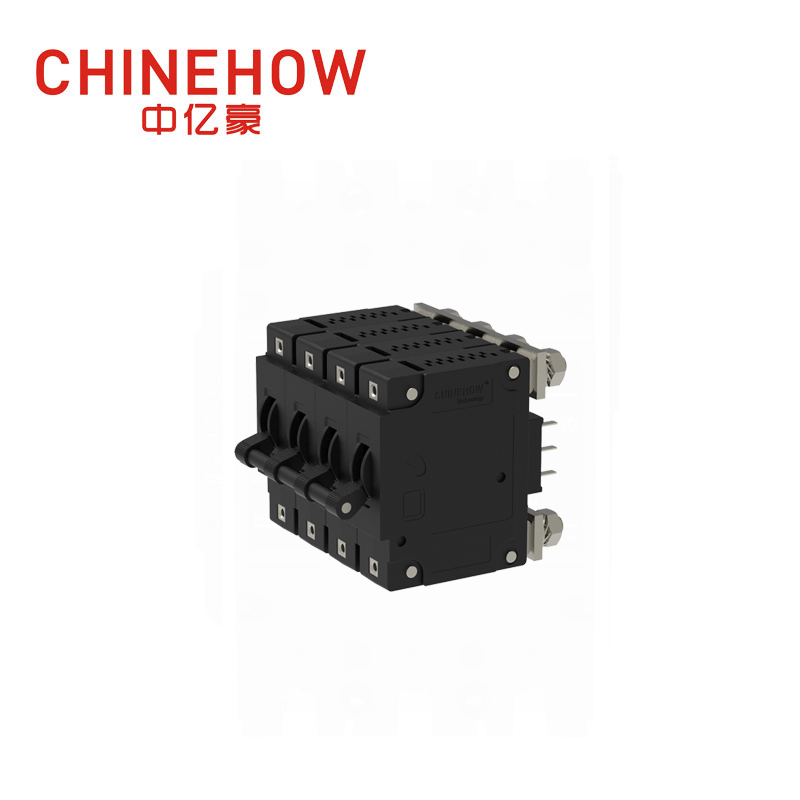

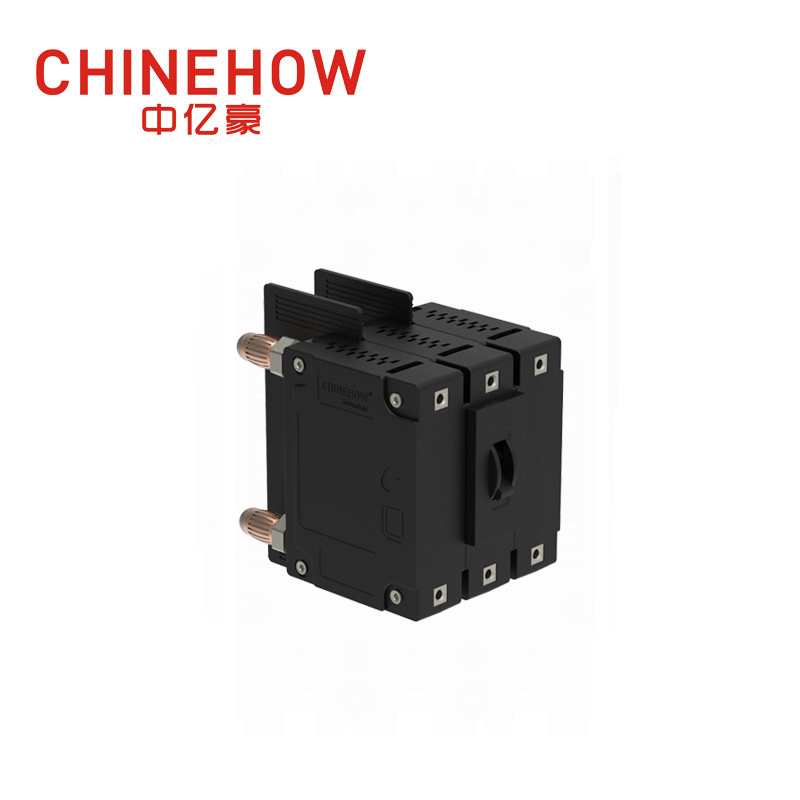

CVP-FR serisi manyetik devre koruyucular uluslararası pazarda ekipman için düşük maliyetli güç anahtarlama, güvenilir devre koruması ve doğru devre kontrolü sağlar.
CVP-FR serisi, ünitenin kendine özgü niteliklerinin istendiği ancak çeşitli standartlarla uyumluluğun gerekli olmadığı uygulamalar içindir.
CVP-FR serisi, UL tanıma için UL 1077 ve UL489 gereksinimlerine göre test edilmiş ve onaylanmıştır ve TUV'ye göre onaylanmıştır.
IEC aralık gereksinimlerini karşılarlar.CVP-FR serisi TÜV onaylı 125 amperlik tek kutuplu ve 400 amperlik paralel 4 kutuplu versiyon dahil olmak üzere iki yeni geliştirme gerçekleştirdi.
Uzun Saplı Aktüatör, Kısa Kollu Aktüatör, Düz Rocker Aktüatör, Açılı Rocker Aktüatör ve uzaktan kumandalı aktüatör desteği. Kutup Sayısı 1p,2p,3p,4p, Bariyerler UL489 sertifikalıdır. Akım anma amperleri 0.5-125A.2P'dir. Paralel:101~200A;3P Paralel:201~300A;4P Paralel:301~400A.
Elektrik tablosu şunları gösterdi:
UL | DEVRE | MAKS.SİL. | SIKLIK | MAKS.AKIM | KESME | SAYI | BAŞVURU | |
UL 1077 | CVP-FR | 250 | 50/60 | 0,5 ~ 125 | 4.000 | 1 | TC1,OL1,U3 | |
125/250 | 50/60 | 0,5 ~ 100 | 4.000 | 2 veya 3 | TC1,OL1,U1 | |||
80 | DC | 0,5 ~ 100 | 7.500 | 1 yada 2 | TC0,OL0,U3 | |||
80 | DC | 101 ~ 175 | 7.500 | 2 paralel | TC0,OL0,U1 | |||
80 | DC | 176 ~ 250 | 7.500 | 3 paralel | TC0,OL0,U1 | |||
UL | DEVRE | MAKS.SİL. | SIKLIK | MAKS.AKIM | KESME | SAYI | ||
UL 489 | CVP-FR | 277 | 50/60 | 0,5 ~ 100 | 10.000 | 1 | ||
240 | 50/60 | 0,5 ~ 100 | 5.000 | 1 yada 2 | ||||
120/240 | 50/60 | 0,5 ~ 100 | 5.000 | 2 veya 3 | ||||
277/480 | 50/60 | 0,5 ~ 100 | 5.000 | 3 | ||||
125 | DC | 0,5 ~ 125 | 10.000 | 1 yada 2 | ||||
80 | DC | 101 ~ 200 | 10.000 | 2 paralel | ||||
80 | DC | 201 ~ 300 | 10.000 | 3 paralel | ||||
80 | DC | 301 ~ 400 | 10.000 | 4 paralel | ||||
TÜV, CE | DEVRE | MAKS.SİL. | SIKLIK | MAKS.AKIM | KESME | SAYI | ||
IEC 60947-2 | CVP-FR | 250 | 50/60 | 0,5 ~ 125 | 10.000 | 1 yada 2 | ||
400V | 50/60 | 0,5 ~ 100 | 10.000 | 2,3 veya 4 | ||||
125 | DC | 0,5 ~ 125 | 10.000 | 1 yada 2 | ||||
80 | DC | 101 ~ 200 | 10.000 | 2 paralel | ||||
80 | DC | 201 ~ 300 | 10.000 | 3 paralel | ||||
80 | DC | 301 ~ 400 | 10.000 | 4 paralel | ||||
Manyetik devre koruyucuları nelerdir?
Nasıl çalışırlar?
Bunları kullanmanın faydaları nelerdir?
Manyetik devre koruyucuları bir elektrik devresini açmak ve kapatmak için manyetik alan kullanan cihazlardır.
Cihazdan geçen akımdaki bir değişikliği tespit ederek ve ardından devreyi buna göre açarak veya kapatarak çalışırlar.
Bunları kullanmanın faydaları arasında düşük maliyetleri, büyük miktarlarda gücü değiştirme yetenekleri ve yüksek güvenilirlikleri yer alır.
