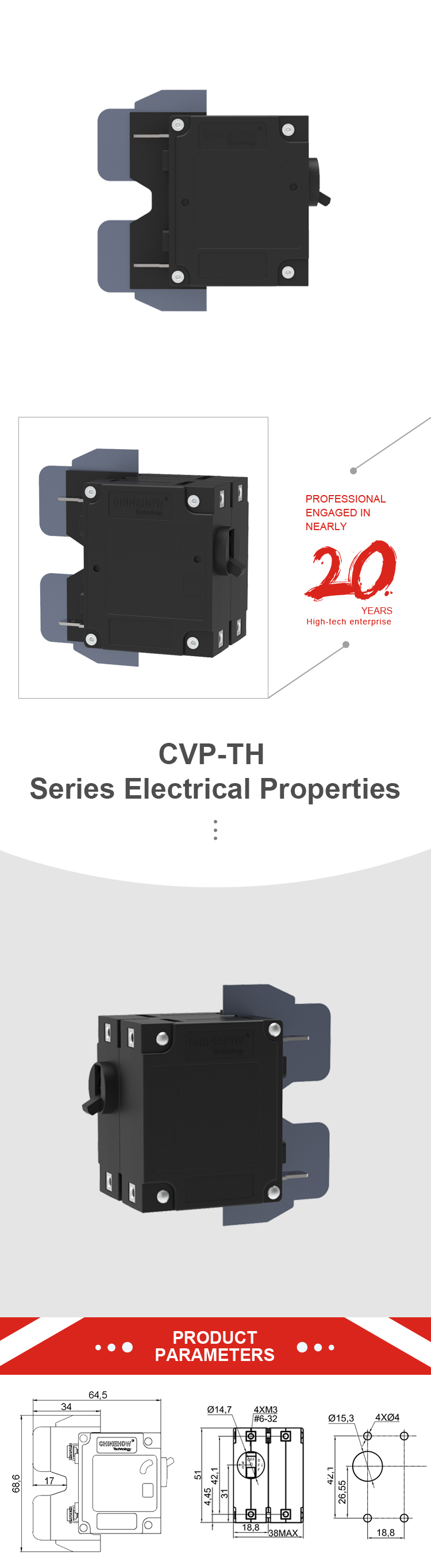

CVP-TH
Chinehow
| KUTUP SAYISI | 1,2,3,4 kutup (isteğe bağlı) |
AKIM | AC 0.1-50A |
MAKSİMUM | 250V AC,277/480V AC,50/60Hz, |
| GERİLİM BOBİNİ | 6V DC,12V DC;120V AC |
YARDIMCI ŞALTER | SPDT;7A,250V AC,7A(Öz),28V DC,4A(Ind)0.25A-28V DC,0.1A-125V AC |
| YALITIM DİRENCİ | 500V DC'de ≥100MΩ |
| DİELEKTRİK GÜCÜ | 1500V,50/60Hz elektrik 50/60Hz için terminaller arası |
REZİSTANS/ | AÇIK durumdayken hat ve yük terminali arasındaki değer |
| DAYANIKLILIK | Nominal akım ve gerilimde mekanik ömür 10k döngü (dakikada 6 çalışma) ve elektriksel ömür 6k döngüdür. |
| SEYAHAT ÜCRETSİZ | Aşırı yük durumunda kol zorla AÇIK konumda tutulsa bile devre kesici içeride açılacaktır. |
| GEZİ ENDEKSİYONU | Aşırı yüklendiğinde kol KAPALI konumdadır. Orta yolculuk için, aşırı yüklendiğinde kol orta konumdadır |
| tüm EĞRİLER | Gösterilen eğri verileri, ön yükleme olmadan 77°F (25°C) ortam sıcaklığında kesici tepkisini temsil eder.Kesiciler standart duvara montaj konumunda monte edilir.50 amp ve daha düşük akım değerlerinde, minimum ani darbe toleransı işleme kapasitesi, standart gecikmelerde anma akımının 12 katı ve yüksek ani gecikmelerde anma akımının 25 katıdır.Bu değerler, 60Hz 1/2 döngü, 8,33 ms darbeye dayalıdır.Yüksek kalkış gecikmeleri, anahtarlamalı güç kaynakları, yüksek kapasitif yükler ve trafo yükleri gibi kısa süreli yüksek başlangıç ani akımları olan uygulamalar için olmalıdır. |
| SICAKLIK ÇALIŞMASI | -40℃ ila +85℃ |
| ÖNERİLEN TORK | #6-32 veya M3 montaj parçaları 0,8-1,0 Nm;#8-32 veya M4 vidalı terminaller 1,4-1,7 Nm;#10-32 veya M5 vidalı terminaller 1,7-2,3 Nm;#1/4-20 veya M6 vidalı terminaller 3,4-4,0 Nm |
| MAKSİMUM KUTUPLAR | 4 direk |
| MONTAJ TİPİ | M3 vida, 6-32 vida (isteğe bağlı) |
| TERMİNALLER | M5 saplama, M6 saplama, geçmeli, vidalı, çift(QC), klipsli terminaller(isteğe bağlı) |
| AKTÜATÖR | uzun sap, açılı rocker, düz rocker, düz rocker (kilitli) (isteğe bağlı) |
| KASA RENGİ | siyah |
| STANDART | EN60934,UL1077,GB17701,UL489A |
| SERTİFİKA | CE,ISO9001,UL,CCC,CSA,RoHS,TÜV |
